لوله و اتصالات در دستگاه تصفیه آب صنعتی وظیفه انتقال آب بین بخش‌های مختلف سیستم را بر عهده دارند؛ از مسیر آب خام و پیش‌تصفیه تا پمپ‌ها، ممبران‌ها، آب تولیدی، پساب و خطوط تزریق مواد شیمیایی.
در سیستم RO نمی‌توان صرفاً بر اساس سایز لوله، یک نوع اتصال را برای تمام دستگاه انتخاب کرد. فشار کاری، دبی، نوع سیال، دما، محل استفاده و روش اتصال تعیین می‌کنند که UPVC/PVC، پلی‌پروپیلن، استنلس استیل، پلی‌اتیلن، برنج یا متریال دیگری انتخاب مناسب‌تری باشد.
| جنس لوله و اتصالات | قطعات و اتصالات متداول | کاربردهای متداول در تصفیه آب | مزیت اصلی | محدودیت و نکته مهم در انتخاب |
| UPVC / PVC | لوله UPVC، لوله شفاف (Clear PVC)، زانو 45 و 90 درجه، سه‌راهی، بوشن، تبدیل، مهره‌ماسوره، فلنج، درپوش، مغزی، رابط و سایر اتصالات | خطوط آب ورودی، پیش‌تصفیه، آب تولیدی، پساب و سایر خطوط متناسب با کلاس فشاری؛ لوله شفاف در نقاطی که مشاهده جریان یا وضعیت ظاهری سیال اهمیت دارد | عدم زنگ‌زدگی، وزن پایین و تنوع زیاد اتصالات؛ در لوله شفاف امکان مشاهده جریان، حباب و وضعیت ظاهری سیال وجود دارد | فشار و دمای مجاز باید براساس مشخصات همان محصول بررسی شود. شفاف بودن لوله به معنی یکسان بودن مشخصات فشاری آن با UPVC معمولی نیست. |
| پلی‌پروپیلن (PP) | لوله، زانو، سه‌راهی، بوشن، تبدیل، مغزی، درپوش، رابط و اتصالات متناسب با سیستم لوله‌کشی | خطوط آب و برخی خطوط تزریق یا انتقال مواد شیمیایی، متناسب با نوع PP و شرایط فرآیند | مقاومت شیمیایی مناسب برای بسیاری از کاربردها، وزن پایین و عدم زنگ‌زدگی | سازگاری با نوع ماده شیمیایی، غلظت، دما و فشار باید بررسی شود. روش اتصال نیز به سیستم PP مورد استفاده بستگی دارد. |

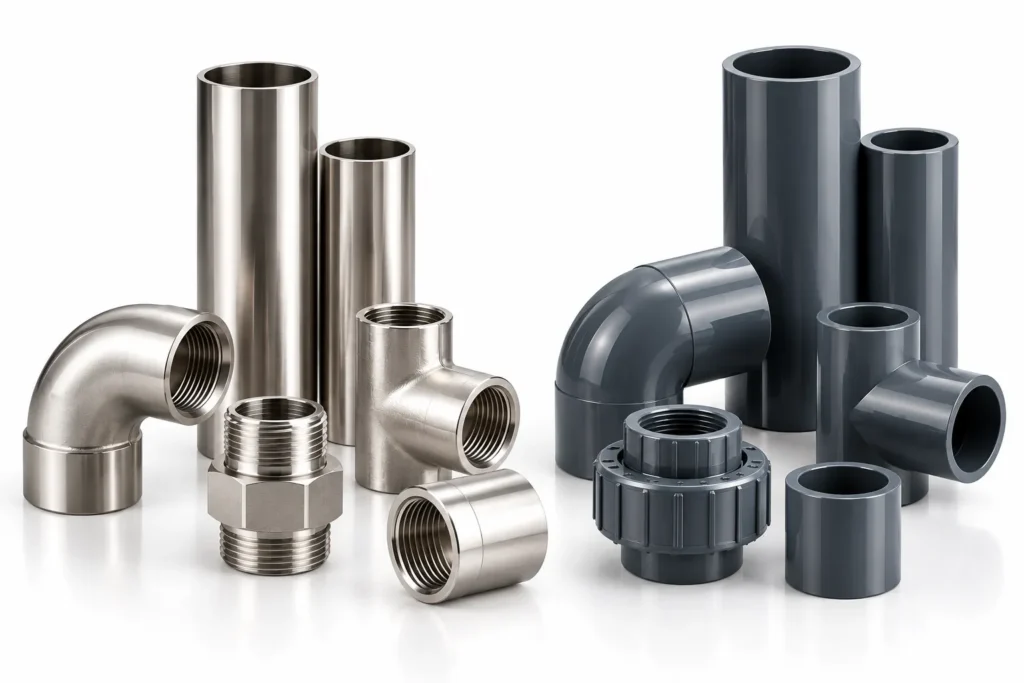

| استنلس استیل (Stainless Steel) | لوله، زانو، سه‌راهی، بوشن، تبدیل، سردنده، مغزی، فلنج، بست و اتصالات رزوه‌ای یا جوشی | خطوط فشار بالاتر RO، خروجی پمپ فشار بالا، مسیر ورودی پرشر وسل و بخش‌هایی که استحکام مکانیکی اهمیت بیشتری دارد | استحکام مکانیکی بالا و قابلیت استفاده در خطوط صنعتی و فشارهای بالاتر با انتخاب صحیح رده و اتصال | عنوان «استیل» به‌تنهایی کافی نیست؛ گرید مانند 304 یا 316/316L، ضخامت، فشار، نوع اتصال و ترکیب آب باید مشخص باشد. |
| پلی‌اتیلن (PE) | لوله، رابط، زانو، سه‌راهی، تبدیل و اتصالات مکانیکی یا جوشی متناسب با سیستم | انتقال آب خام، خطوط تأسیسات و انتقال آب در داخل یا خارج مجموعه | انعطاف‌پذیری، مقاومت مناسب در برابر خوردگی و کاربرد گسترده در انتقال آب | نوع PE، قطر، SDR یا رده فشاری، روش اتصال و شرایط نصب باید مشخص شود؛ تمام لوله‌های پلی‌اتیلن تحمل فشار یکسانی ندارند. |
| برنج (Brass) | مغزی، بوشن، تبدیل، رابط و انواع فیتینگ رزوه‌ای | اتصال برخی گیج‌ها، پرشر سوئیچ‌ها، تجهیزات جانبی و نقاط محدود خطوط آب | ابعاد جمع‌وجور، نصب آسان و تنوع مناسب اتصالات رزوه‌ای | برای آب با شوری یا خورندگی بالا و خطوط مواد شیمیایی باید سازگاری متریال بررسی شود؛ برنج برای تمام نقاط دستگاه RO انتخاب مناسبی نیست. |
| PVDF | لوله و انواع اتصالات متناسب با سیستم PVDF | برخی خطوط مواد شیمیایی، آب با خلوص بالا و کاربردهای تخصصی | مقاومت شیمیایی و حرارتی بالا در بسیاری از کاربردهای تخصصی | هزینه بالاتر است و انتخاب آن باید براساس ماده شیمیایی، غلظت، دما و فشار انجام شود؛ استفاده از آن برای تمام خطوط RO ضرورت ندارد. |
انتخاب لوله مناسب باید از محل استفاده شروع شود، نه صرفاً از نام متریال. خطوط آب خام و پیش‌تصفیه، مسیر مکش پمپ، خط فشار بالا، آب تولیدی، پساب و خطوط مواد شیمیایی شرایط یکسانی ندارند. برای هر مسیر باید دبی، فشار، دما، ترکیب سیال، شرایط خوردگی، روش نصب و نیاز تعمیراتی بررسی شود.
در بسیاری از دستگاه‌های RO ممکن است بیش از یک متریال به‌طور هم‌زمان استفاده شود؛ برای مثال UPVC/PVC در بخشی از خطوط کم‌فشار و استنلس استیل در بخشی از خطوط فشار بالاتر. بنابراین انتخاب صحیح معمولاً به معنی انتخاب یک متریال برای کل دستگاه نیست.
شرایط تمام خطوط دستگاه RO یکسان نیست. بخش‌هایی مانند آب ورودی، پیش‌تصفیه و آب تولیدی معمولاً شرایط فشاری متفاوتی نسبت به مسیر خروجی پمپ فشار بالا و ورودی ممبران‌ها دارند.
به همین دلیل متریالی که برای یک خط کم‌فشار مناسب است، الزاماً برای قسمت فشار بالای دستگاه مناسب نیست. در انتخاب خط فشار بالا باید حداکثر فشار قابل انتظار، فشار طراحی تجهیزات، کلاس یا رده فشاری لوله و اتصالات، نوع اتصال و شرایط گذرای سیستم بررسی شوند.
تحمل فشار مجموعه نیز فقط به خود لوله وابسته نیست؛ اتصالات، مهره‌ماسوره، فلنج، رزوه، آب‌بندی و تجهیزات نصب‌شده روی مسیر باید همگی برای شرایط کاری خط مناسب باشند.
انتخاب قطر لوله صرفاً بر اساس سایز اتصال پمپ یا تجهیز، روش دقیقی برای طراحی کل مسیر نیست. دبی عبوری، سرعت جریان، طول مسیر، تعداد زانو و اتصالات و افت فشار قابل‌قبول روی سایز مناسب لوله تأثیر دارند.
کوچک‌کردن بیش از حد قطر می‌تواند سرعت جریان و افت فشار را افزایش دهد؛ در مقابل، بزرگ‌کردن غیرضروری لوله نیز الزاماً عملکرد سیستم را بهتر نمی‌کند و هزینه و حجم لوله‌کشی را افزایش می‌دهد. این موضوع در مسیر مکش پمپ اهمیت بیشتری دارد؛ زیرا افت فشار نامناسب در خط مکش می‌تواند شرایط عملکرد پمپ را تحت تأثیر قرار دهد.
دو لوله با قطر اسمی یکسان الزاماً فشار کاری مجاز یکسانی ندارند. متریال، ضخامت، استاندارد ساخت، دمای سیال و مشخصات سازنده روی فشار مجاز تأثیر می‌گذارند.
همچنین نباید فشار درج‌شده روی یک جزء را به‌طور خودکار فشار مجاز کل مجموعه در نظر گرفت. ممکن است لوله تحمل فشار مناسبی داشته باشد اما یک اتصال، مهره‌ماسوره، فلنج یا تجهیز نصب‌شده روی همان مسیر محدودیت پایین‌تری داشته باشد. بنابراین فشار مجاز خط باید با توجه به شرایط واقعی کار و محدودیت اجزای تشکیل‌دهنده مسیر بررسی شود.
روش اتصال باید با جنس لوله، فشار، محل نصب و نیاز تعمیراتی هماهنگ باشد. اتصالات چسبی در سیستم‌های پلیمری مشخصی مانند PVC/UPVC متداول‌اند و کیفیت آماده‌سازی سطح و اجرای اتصال در آب‌بندی آنها اهمیت زیادی دارد. اتصالات رزوه‌ای برای بسیاری از تجهیزات و سایزهای محدود کاربرد دارند و تطابق نوع رزوه و روش آب‌بندی در آنها ضروری است.
اتصالات فلنجی در نقاطی که باز و بسته‌کردن تجهیزات یا جداسازی بخشی از خط اهمیت دارد مفید هستند. در سیستم‌های استیل یا پلی‌اتیلن نیز بسته به طراحی از روش‌های جوشی یا اتصالات مکانیکی استفاده می‌شود. هنگام خرید قطعه جایگزین، فقط سایز کافی نیست و روش اتصال قطعه جدید باید با خط موجود تطابق داشته باشد.
دو اتصال که هر دو با یک سایز اسمی معرفی می‌شوند الزاماً قابل جایگزینی با یکدیگر نیستند. نوع رزوه، گام و استاندارد اتصال باید با قطعه مقابل هماهنگ باشد؛ به‌خصوص در فیتینگ‌های استیل، برنجی و تجهیزات ابزار دقیق.
هنگام تعویض قطعه بهتر است مشخصات رزوه از روی دیتاشیت، کد محصول یا قطعه قبلی کنترل شود. اجبار دو رزوه نامتناسب به یکدیگر می‌تواند باعث آسیب رزوه، نشتی و خرابی محل اتصال شود.
هیچ‌کدام به‌صورت مطلق بهتر نیستند و انتخاب به محل استفاده بستگی دارد. UPVC برای بسیاری از خطوط دستگاه تصفیه آب به دلیل عدم زنگ‌زدگی، وزن پایین و تنوع بالای اتصالات گزینه کاربردی است. در مقابل، استنلس استیل در بخش‌هایی که فشار و استحکام مکانیکی بالاتر موردنیاز است می‌تواند انتخاب مناسب‌تری باشد.
به همین دلیل ممکن است در یک دستگاه RO صنعتی از هر دو متریال استفاده شود. در انتخاب بین آنها، علاوه بر قیمت باید فشار و دمای کاری، کیفیت آب، شرایط خوردگی، روش مونتاژ، تعمیرپذیری و شرایط بهره‌برداری نیز در نظر گرفته شوند.
دو اتصال با سایز اسمی یکسان ممکن است به دلیل طراحی داخلی، ضخامت دیواره یا نوع اتصال، قطر داخلی و سطح عبور متفاوتی داشته باشند. این تفاوت در مسیرهایی که دبی بالا یا افت فشار اهمیت دارد می‌تواند روی عملکرد خط اثر بگذارد.
بنابراین در نقاط حساس بهتر است فقط سایز درج‌شده روی اتصال ملاک نباشد و مشخصات فنی همان محصول نیز بررسی شود.
نشتی همیشه به معنی معیوب بودن اتصال نیست و ممکن است از انتخاب نامناسب یا نحوه نصب ناشی شود. در اتصالات رزوه‌ای، رزوه نامتناسب، آب‌بندی نامناسب یا سفت‌کردن بیش از حد می‌تواند باعث نشتی یا آسیب اتصال شود. در اتصالات چسبی UPVC/PVC نیز آماده‌سازی نامناسب سطح، اجرای نادرست اتصال یا قرارگرفتن خط تحت فشار پیش از تکمیل فرآیند اتصال می‌تواند مشکل ایجاد کند.
در اتصالات دارای اورینگ نیز آسیب، جابه‌جایی یا ناسازگاری آب‌بند با سیال از عوامل احتمالی نشتی است. اگر یک اتصال پس از تعویض دوباره دچار نشتی می‌شود، علاوه بر خود اتصال باید هم‌راستایی لوله‌ها، لرزش، ساپورت‌گذاری، فشار و تنش مکانیکی واردشده به محل اتصال بررسی شود.
خرابی تکرارشونده یک اتصال معمولاً نشانه‌ای است که باید شرایط همان نقطه از خط بررسی شود. ناهم‌راستایی لوله، نبود ساپورت مناسب، لرزش پمپ، فشار یا شوک فشاری، وزن تجهیزات متصل به خط و ایجاد تنش هنگام مونتاژ می‌توانند عمر اتصال را کاهش دهند.
در چنین شرایطی تعویض مکرر همان قطعه بدون رفع علت اصلی ممکن است مشکل را تکرار کند. بهتر است محل شکست یا نشتی، جهت نیروهای واردشده به اتصال و شرایط عملکرد سیستم پیش از نصب قطعه جدید بررسی شوند.
لوله‌کشی باید به‌صورت مناسب مهار و ساپورت شود. استفاده از پمپ، هوزینگ، فلومتر یا سایر تجهیزات به‌عنوان تکیه‌گاه لوله می‌تواند نیروی مکانیکی ناخواسته به اتصالات آنها وارد کند.
این مسئله ممکن است در ابتدا مشکلی ایجاد نکند، اما در اثر لرزش، تغییر دما یا باز و بسته‌شدن تجهیزات، به مرور باعث تنش روی رزوه، فلنج، بدنه یا آب‌بندی تجهیزات شود. هنگام تعمیر دستگاه نیز باید وضعیت ساپورت مسیر در نظر گرفته شود تا پس از بازکردن یک تجهیز، وزن لوله به بخش دیگری منتقل نشود.
یکی از خطاهای رایج هنگام رفع نشتی، سفت‌کردن بیشتر اتصال است. این کار همیشه نشتی را برطرف نمی‌کند و در برخی اتصالات پلیمری می‌تواند باعث ایجاد تنش، تغییر شکل یا ترک‌خوردگی اتصال شود.
در صورت نشتی باید نوع و سلامت رزوه، روش آب‌بندی و هم‌راستایی اتصال بررسی شوند. میزان سفت‌کردن و روش آب‌بندی نیز بهتر است مطابق دستورالعمل سازنده همان قطعه انجام شود.
بسته‌شدن سریع جریان یا تغییر ناگهانی سرعت آب می‌تواند افزایش لحظه‌ای فشار ایجاد کند که به آن ضربه هیدرولیکی (Water Hammer) گفته می‌شود. در این شرایط فشار لحظه‌ای می‌تواند از فشار عادی سیستم بیشتر شود و به اتصالات، شیرها، گیج‌ها و سایر اجزای مسیر فشار وارد کند.
اگر هنگام تغییر وضعیت شیرها صدای ضربه، حرکت لوله یا خرابی مکرر اتصالات مشاهده می‌شود، تنها تعویض اتصال آسیب‌دیده کافی نیست؛ نحوه تغییر جریان، عملکرد شیرها، ساپورت لوله و شرایط هیدرولیکی مسیر نیز باید بررسی شوند.
در خطوط آب شور، آنتی‌اسکالانت، اسید، قلیا، SMBS و سایر مواد شیمیایی، سازگاری متریال اهمیت بیشتری پیدا می‌کند. در این شرایط نباید فقط جنس لوله بررسی شود. بدنه اتصال، اورینگ، آب‌بند، چسب و سایر قطعات در تماس با سیال (Wetted Parts) نیز باید با ماده موردنظر سازگار باشند.
برای انتخاب صحیح بهتر است نام ماده، غلظت، دما و فشار کاری مشخص باشند. یک متریال ممکن است در تماس با محلول رقیق عملکرد مناسبی داشته باشد اما برای همان ماده در غلظت یا دمای بالاتر انتخاب مناسبی نباشد.
نشتی تنها نشانه نیاز به تعویض نیست. ترک یا تغییر شکل قطعات پلیمری، آسیب رزوه، خوردگی یا حفره‌دار شدن قطعات فلزی، خرابی سطح آب‌بندی، آسیب فلنج یا اتصال و نشتی تکرارشونده از مواردی هستند که باید بررسی شوند.
در بازدیدهای دوره‌ای بهتر است اطراف پمپ‌ها، شیرها، هوزینگ‌ها، محل تغییر جهت لوله و نقاط دارای لرزش با دقت بیشتری بررسی شوند. وجود رسوب یا آثار خشک‌شده آب اطراف یک اتصال نیز می‌تواند نشانه نشتی جزئی باشد، حتی اگر هنگام بازدید قطره آب مشاهده نشود.
برای سفارش قطعه جایگزین، فقط گفتن «اتصال یک اینچ» اطلاعات کافی نیست. قبل از سفارش بهتر است جنس قطعه، سایز، نوع اتصال، مشخصات رزوه در صورت وجود، کلاس یا رده فشاری، سیال عبوری، فشار و دمای کاری و محل استفاده در دستگاه مشخص شوند.
اگر اتصال موجود شکسته یا دچار نشتی شده است، ارسال تصویر قطعه و محل نصب نیز به شناسایی دقیق‌تر کمک می‌کند. در خرابی‌های تکرارشونده بهتر است پیش از نصب قطعه جدید، علت خرابی قبلی مشخص شود؛ به‌خصوص اگر مشکل ناشی از فشار، لرزش، تنش لوله یا ناسازگاری شیمیایی باشد.
