مشخصات فنی دستگاه تولید آب مقطر صنعتی و تفاوت آن با دیونایزر

در بسیاری از صنایع دارویی، آزمایشگاهی، غذایی، الکترونیک و نیروگاهی، وجود آب فوق خالص یا آبی با درجه خلوص بالا یک الزام غیرقابل انکار است. برای تأمین چنین آبی، روشهای مختلفی مانند اسمز معکوس، تبادل یونی و تقطیر وجود دارد که هرکدام مزایا، محدودیتها و حوزه کاربرد خاص خود را دارند. در میان این روشها، دستگاه تولید آب مقطر صنعتی همچنان به دلیل سادگی فرآیند، قابلیت حذف طیف وسیعی از آلاینده ها و استقلال از مواد مصرفی شیمیایی، جایگاه ویژهای دارد.

از سوی دیگر، دیونایزرها که بر پایه حذف یونها با استفاده از رزینهای تبادل یونی کار میکنند، در صنایعی که به آب با مقاومت الکتریکی بسیار بالا نیاز دارند، گزینهای پرکاربرد هستند. اما سوال اساسی این است که این دو سیستم چه تفاوتی با یکدیگر دارند و انتخاب هرکدام برای چه شرایطی مناسب است؟ در این مقاله، ابتدا مشخصات فنی دستگاه تولید آب مقطر صنعتی را به طور کامل مرور میکنیم و سپس تفاوتهای آن با دیونایزر را از جنبه های مختلف بررسی خواهیم کرد.

آب مقطر چیست و چرا در صنعت استفاده میشود؟

آب مقطر، آبی است که از طریق فرآیند تبخیر و میعان (تقطیر) خالص سازی شده است. در این فرآیند، آب خام ابتدا حرارت داده میشود تا به بخار تبدیل شود؛ سپس بخار در یک کندانسور سرد شده و دوباره به حالت مایع بازمیگردد. از آنجا که بسیاری از ناخالصی های محلول و معلق مانند نمکها، فلزات سنگین، مواد معدنی و حتی میکروارگانیسمها در دمای جوش آب به بخار منتقل نمیشوند، آب حاصل از میعان بخار از خلوص بالایی برخوردار خواهد بود.

در مقیاس آزمایشگاهی، آب مقطر برای تهیه محلولها، شستوشوی ظروف شیشهای و انجام آنالیزهای دقیق استفاده میشود. در مقیاس صنعتی نیز این آب در تولید دارو، تهیه سرمهای تزریقی، صنایع آرایشی و بهداشتی، باتری سازی، خنک کاری تجهیزات حساس و بسیاری از فرآیندهای دیگر کاربرد دارد. دستگاه تولید آب مقطر صنعتی دقیقاً برای تأمین همین نیاز در حجم بالا طراحی و ساخته میشود.

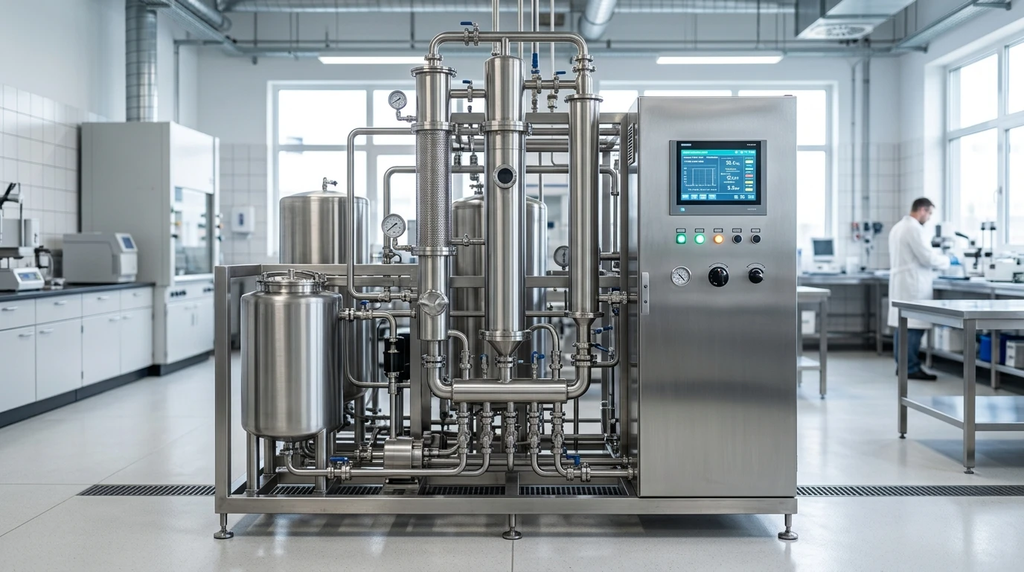

مشخصات فنی دستگاه تولید آب مقطر صنعتی

دستگاههای تولید آب مقطر صنعتی در مدلها، ظرفیتها و طرح های مختلفی تولید می شوند، اما همه آنها از نظر فنی دارای مشخصات مشترکی هستند که هنگام خرید و راهاندازی باید به دقت بررسی شوند. در ادامه مهمترین مشخصات فنی این دستگاهها را معرفی میکنیم.

۱. جنس بدنه و متریال ساخت

یکی از مهمترین مشخصات فنی دستگاه تولید آب مقطر صنعتی، جنس بدنه و اجزای در تماس با آب و بخار است. از آنجا که آب مقطر در دمای بالا و در محیطی با خلوص بالا تولید میشود، تماس آن با فلزات معمولی میتواند باعث خوردگی و آلودگی مجدد آب شود. به همین دلیل، مخزن جوش (دیگ تقطیر)، کندانسور و لوله های انتقال بخار معمولاً از استیل ضد زنگ ۳۰۴ یا ۳۱۶ ساخته میشوند. گرید ۳۱۶ به دلیل مقاومت بالاتر در برابر خوردگی در محیطهای دارای یون کلراید، برای آبهای با شوری بالا توصیه میشود. همچنین عایقکاری حرارتی مخزن جوش و کندانسور نقش مهمی در کاهش اتلاف انرژی دارد.

۲. ظرفیت تولید دستگاه

ظرفیت تولید این دستگاهها معمولاً بر حسب لیتر بر ساعت یا لیتر بر شبانه روز بیان میشود. مدلهای کوچک نیمه صنعتی ظرفیتی در حدود ۵۰ تا ۲۰۰ لیتر در روز دارند، در حالی که دستگاه تولید آب مقطر صنعتی در ظرفیتهای بالاتر مانند ۵۰۰، ۱۰۰۰، ۲۰۰۰ و حتی ۱۰۰۰۰ لیتر در روز تولید میشود. انتخاب ظرفیت مناسب به میزان مصرف، ساعت کاری خط تولید و امکان ذخیرهسازی آب مقطر بستگی دارد.

۳. نوع سیستم گرمایش

سیستم گرمایش آب در این دستگاهها به دو شکل کلی انجام میشود:

• المنت حرارتی برقی: در این روش، المنتهای غوطه ور در مخزن جوش، آب را تا دمای جوش گرم میکنند. این نوع سیستم ساده، کم هزینه و مناسب ظرفیتهای پایین و متوسط است، اما مصرف برق آن بالاست.
• کویل یا ژاکت بخار: در این روش از بخار کم فشار تولیدی بویلر مرکزی کارخانه برای حرارت دادن آب استفاده میشود. این سیستم برای ظرفیتهای بالا و صنایعی که از قبل بویلر بخار دارند، از نظر اقتصادی به صرفه است.

۴. سیستم کندانسور و خنک کاری

بخار تولید شده در مخزن جوش باید در کندانسور به مایع تبدیل شود. کندانسورها معمولاً از نوع پوسته و لوله هستند و از آب خنک کننده یا هوای اجباری برای کاهش دما استفاده میکنند. دمای آب خنک کننده ورودی، دبی آن و جنس لوله های کندانسور از عوامل مؤثر بر راندمان دستگاه هستند. در برخی مدلهای پیشرفته، از بازیافت حرارت محسوس بخار برای پیش گرمایش آب ورودی استفاده می شود که مصرف انرژی را به شکل قابل توجهی کاهش میدهد.

۵. کیفیت آب خروجی

کیفیت آب خروجی مهمترین شاخص عملکرد دستگاه تولید آب مقطر صنعتی است. این کیفیت معمولاً با دو پارامتر اندازه گیری میشود:

• هدایت الکتریکی (EC): آب مقطر صنعتی باکیفیت معمولاً هدایت الکتریکی کمتر از ۱۰ میکروزیمنس بر سانتیمتر دارد و در مدلهای با پیش تصفیه مناسب، این عدد به زیر ۵ میکروزیمنس نیز میرسد.
• مقاومت الکتریکی (Resistivity): هرچه مقاومت الکتریکی آب بالاتر باشد، خلوص آن بیشتر است. آب مقطر استاندارد معمولاً مقاومتی بین ۰.۱ تا ۱ مگا اهم سانتیمتر دارد.

باید توجه داشت که کیفیت آب خروجی به کیفیت آب ورودی، دمای جوش، کارایی کندانسور و سلامت قطعات بستگی مستقیم دارد.

۶. سیستم پیش تصفیه ورودی

یکی از نکات مهم در طراحی دستگاه تولید آب مقطر صنعتی، وجود سیستم پیش تصفیه است. آب ورودی معمولاً ابتدا از فیلتر شنی برای حذف ذرات معلق، فیلتر کربن فعال برای حذف کلر و ترکیبات آلی و سختیگیر رزینی برای حذف یونهای کلسیم و منیزیم عبور میکند. حذف سختی آب ورودی از تشکیل رسوب در مخزن جوش و روی المنتها جلوگیری می کند و طول عمر دستگاه را به طور چشمگیری افزایش میدهد. در آبهای با TDS بسیار بالا، استفاده از واحد اسمز معکوس در مرحله پیش تصفیه نیز رایج است.

۷. سیستم کنترل و اتوماسیون

دستگاههای مدرن به تابلو برق مجهز به کنترلرهای PLC یا رله های هوشمند مجهز هستند که سطح آب مخزن، دمای جوش، دمای کندانسور و کیفیت آب خروجی را به صورت خودکار کنترل می کنند. سنسور سطح آب از کار کردن خشک المنتهی جلوگیری میکند و شیر برقی ورودی آب، تأمین خودکار آب را بر عهده دارد. در مدلهای پیشرفته، نمایشگر دیجیتال هدایت الکتریکی آب خروجی و ثبت داده های عملیاتی به اپراتور این امکان را میدهد که کیفیت تولید را در لحظه پایش کند.

۸. مصرف انرژی و آب خنک کننده

مصرف انرژی یکی از چالشهای اصلی فرآیند تقطیر است. بطور کلی برای تولید هر لیتر آب مقطر با گرمایش برقی، حدود ۰.۶ تا ۰.۸ کیلووات ساعت انرژی الکتریکی مصرف می شود. مصرف آب خنک کننده نیز بسته به دمای محیط و طراحی کندانسور متغیر است؛ در سیستمهای بسته، آب خنک کننده پس از خنک سازی در برج خنک کننده یا چیلر، مجدداً استفاده میشود.

۹. ابعاد، وزن و شرایط نصب

مشخصات ابعادی دستگاه شامل طول، عرض، ارتفاع و وزن کلی آن باید با فضای موجود در سالن تولید هماهنگ باشد. همچنین تامین برق سه فاز، اتصال به آب ورودی با فشار مناسب، خط تخلیه فاضلاب غلیظ و تهویه مناسب سالن از پیش نیازهای نصب دستگاه تولید آب مقطر صنعتی است.

اجزای اصلی دستگاه تولید آب مقطر صنعتی

برای شناخت بهتر عملکرد دستگاه، لازم است با اجزای اصلی آن آشنا شویم:

• مخزن جوش: محفظه ای از جنس استیل که آب ورودی در آن حرارت می بیند و بخار تولید میکند.
• سیستم گرمایش: المنت برقی یا کویل بخار که منبع تامین حرارت است.
• کندانسور: مبدل حرارتی که بخار را خنک و به مایع تبدیل میکند.
• مخزن ذخیره آب مقطر: مخزن استیل یا پلی اتیلن مناسب برای نگهداری آب تولیدی که معمولاً مجهز به محافظ UV یا فیلتر هوا برای جلوگیری از آلودگی مجدد است.
• سیستم تخلیه رسوبات: شیر تخلیه ته مخزن برای خروج رسوبات و آب غلیظ شده در فواصل زمانی مشخص.
• سیستم کنترل و ابزار دقیق: شامل سنسور دما، سنسور سطح، فشار سنج و هدایت سنج آنلاین.
• شیر اطمینان: برای ایمنی در برابر افزایش فشار داخل مخزن.

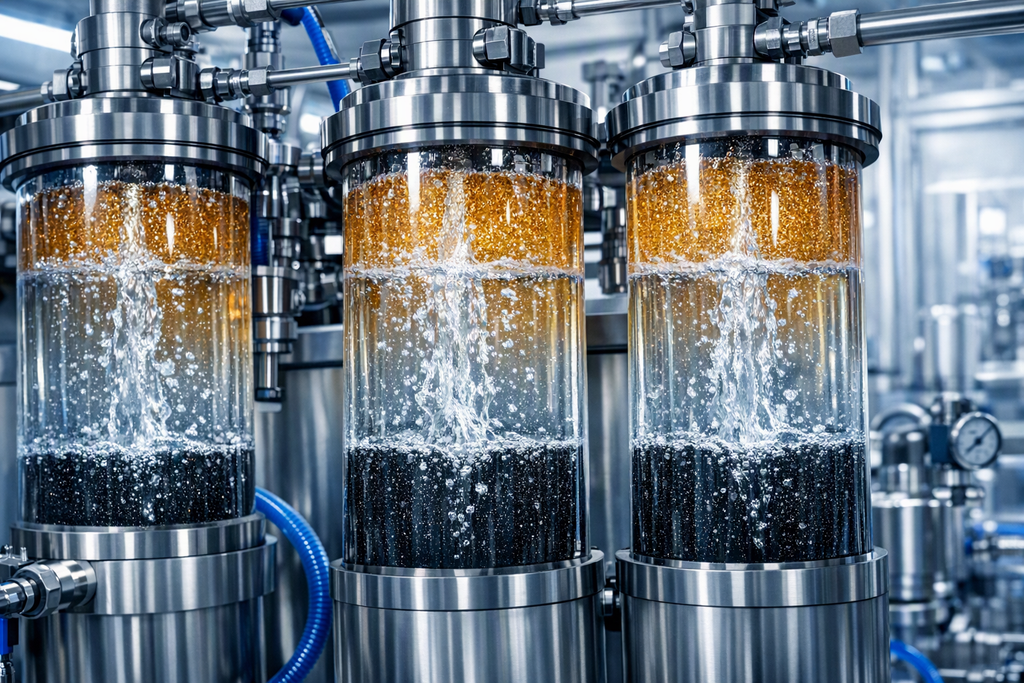

دیونایزر چیست؟

دیونایزر دستگاهی است که با استفاده از فرآیند تبادل یونی، یونهای مثبت و منفی محلول در آب را حذف میکند. قلب این سیستم، ستونهای حاوی رزینهای کاتیونی و آنیونی است. رزین کاتیونی یونهای دارای بار مثبت مانند کلسیم، منیزیم، سدیم و آهن را جذب میکند و به جای آنها یون هیدروژن آزاد میکند. رزین آنیونی نیز یونهای دارای بار منفی مانند کلراید، سولفات و نیترات را جذب و یون هیدروکسیل آزاد میکند. ترکیب یون هیدروژن و هیدروکسیل در آب، مولکول آب خالص را میسازد و به این ترتیب آب خروجی از دیونایزر از نظر یونی تقریباً خالص میشود.

دیونایزرها در دو نوع ستون مجزا (کاتیون و آنیون جداگانه) و نوع بستر مخلوط تولید میشوند. نوع بستر مخلوط بالاترین کیفیت خروجی را دارد و میتواند مقاومت آب را تا ۱۸ مگا اهم سانتیمتر برساند که برای صنایع الکترونیک و آزمایشگاههای فوق تخصصی لازم است. نکته مهم این است که رزینها پس از اشباع شدن باید با اسید و سود احیا شوند و این فرآیند به مرور زمان و با کاهش کیفیت رزین، نیازمند تعویض کامل آنها خواهد بود.

تفاوت دستگاه تولید آب مقطر صنعتی با دیونایزر

هرچند هر دو سیستم هدف نهایی مشابهی یعنی تولید آب با خلوص بالا را دنبال میکنند، اما از نظر فنی، اقتصادی و کاربردی تفاوتهای بنیادینی با یکدیگر دارند. در ادامه این تفاوتها را به تفکیک بررسی میکنیم.

۱. اصل و مکانیزم جداسازی

اصلی ترین تفاوت دستگاه تولید آب مقطر صنعتی با دیونایزر در مکانیزم حذف ناخالصی است. دستگاه آب مقطر بر پایه تغییر فاز آب (تبخیر و میعان) کار میکند، در حالی که دیونایزر بر پایه جذب سطحی یونها توسط رزینهای تبادل یونی عمل میکند. این تفاوت در مکانیزم، تاثیر مستقیمی بر نوع ناخالصیهای قابل حذف دارد.

۲. گستره آلاینده های حذف شده

دستگاه تولید آب مقطر صنعتی قادر است طیف وسیعی از آلایندهها شامل مواد معدنی، نمکها، فلزات سنگین، ترکیبات آلی با نقطه جوش بالا، باکتریها، ویروسها و حتی اندوتوکسینها را حذف کند؛ زیرا این مواد در فرآیند تبخیر، در مخزن باقی میمانند. در مقابل، دیونایزر فقط یونهای باردار را حذف میکند و در برابر مواد آلی غیرقطبی، میکروارگانیسم ها و ذرات معلق عملکردی ندارد. به همین دلیل، آب خروجی دیونایزر از نظر میکروبی لزوماً خالص نیست و معمولاً به ضدعفونی تکمیلی با UV یا فیلتراسیون نیاز دارد.

۳. مصرف انرژی

تقطیر یک فرایند پرمصرف انرژی است؛ زیرا برای تغییر فاز آب، مقدار زیادی انرژی حرارتی لازم است. در مقابل، فرآیند تبادل یونی در دمای محیط انجام میشود و مصرف انرژی بسیار ناچیزی دارد. به همین دلیل، اگر تنها معیار انتخاب هزینه انرژی باشد، دیونایزر برتری محسوسی دارد.

۴. هزینه جاری و مواد مصرفی

دستگاه تولید آب مقطر صنعتی پس از نصب، عملاً به جز انرژی، هزینه جاری چندانی ندارد و به مواد مصرفی شیمیایی نیاز ندارد. تنها هزینه های آن شامل تعمیر و نگهداری دورهای و رسوب زدایی مخزن است. در مقابل، دیونایزر به احیای دورهای رزینها با اسید کلریدریک و سود سوزآور نیاز دارد که علاوه بر هزینه خرید مواد شیمیایی، به مدیریت پسماند خطرناک و نیروی انسانی متخصص نیز احتیاج دارد. در درازمدت، رزینها ظرفیت خود را از دست میدهند و باید به طور کامل تعویض شوند که هزینه قابل توجهی را تحمیل میکند.

۵. تداوم و پایداری کیفیت خروجی

کیفیت آب خروجی دستگاه تولید آب مقطر صنعتی در طول زمان نسبتاً پایدار است و تا زمانی که دمای جوش و سیستم میعان به درستی عمل کنند، آب با کیفیت تقریباً ثابتی تولید میشود. اما کیفیت خروجی دیونایزر با نزدیک شدن رزینها به نقطه اشباع، به تدریج افت میکند. به همین دلیل، اپراتور باید مرتباً کیفیت آب را پایش کند و پیش از افت شدید، اقدام به احیای رزینها کند. در صورت غفلت، ممکن است آب بی کیفیت وارد خط تولید شود.

۶. پیوستگی فرآیند تولید

دستگاههای آب مقطر به صورت دسته ای (Batch) یا پیوسته کار میکنند؛ اما در هر دو حالت برای راه اندازی کامل نیاز به زمان گرم شدن اولیه دارند. دیونایزر اما به صورت پیوسته و با شروع جریان آب، بلافاصله آب تصفیه شده تولید میکند و برای مصارفی که نیاز به تأمین لحظه ای آب دارند، مناسب تر است.

۷. نیاز به پیش تصفیه و رسوب گیری

در دستگاه تولید آب مقطر صنعتی، سختی آب ورودی باعث رسوب گذاری روی المنتهی و کف مخزن میشود؛ بنابراین حذف سختی در مرحله پیش تصفیه تقریباً الزامی است. دیونایزر نیز برای جلوگیری از گرفتگی و کاهش عمر رزینها به حذف ذرات معلق و کلر نیاز دارد، اما در برابر سختی حساسیت کمتری نشان میدهد و خود رزینها میتوانند یونهای سختیآور را حذف کنند.

۸. ابعاد و پیچیدگی نصب

دستگاه تولید آب مقطر صنعتی به دلیل وجود مخزن جوش، سیستم گرمایش، کندانسور و سیستم خنک کاری، فضای بیشتری اشغال می کند و نصب آن پیچیده تر است. دیونایزر معمولاً ساختاری فشرده تر و ساده تر دارد و به راحتی در کنار خط تولید نصب می شود.

۹. کاربردهای خاص هر یک

آب مقطر صنعتی برای مصارفی که ترکیبی از خلوص شیمیایی و میکروبی مورد نیاز است، مانند تولید دارو، تهیه محلولهای تزریقی، صنایع غذایی و آرایشی، گزینه مناسب تری است. دیونایزر نیز برای صنایعی که تنها به آب عاری از یون با مقاومت بسیار بالا نیاز دارند، مانند تولید بردهای الکترونیکی، نیروگاهها، بویلرهای فشار قوی و آزمایشگاههای آنالیز، انتخاب بهتری خواهد بود.

جدول مقایسه دستگاه تولید آب مقطر صنعتی و دیونایزر

کدام گزینه برای صنعت شما مناسب است؟

انتخاب بین دستگاه تولید آب مقطر صنعتی و دیونایزر باید بر اساس آنالیز کامل آب ورودی، کیفیت مورد نیاز آب خروجی، حجم مصرف روزانه، هزینه انرژی و بودجه نگهداری انجام شود. اگر نیاز به آب با خلوص شیمیایی و میکروبی همزمان دارید و امکان تأمین انرژی حرارتی وجود دارد، دستگاه آب مقطر گزینه منطقی است. اگر کیفیت مورد نظر شما صرفاً مقاومت الکتریکی بسیار بالا باشد و هزینه جاری مواد مصرفی برایتان قابل مدیریت است، دیونایزر عملکرد مطلوبی خواهد داشت.

در بسیاری از صنایع نیز بهترین راهکار، استفاده ترکیبی از این دو فناوری است؛ به عنوان مثال خروجی دستگاه تولید آب مقطر صنعتی را میتوان به عنوان ورودی یک واحد بستر مخلوط به کار برد تا آبی با خلوص فوق العاده بالا و مناسب حساسترین فرآیندها به دست آید. در این حالت، بار یونی ورودی به رزینها به حداقل میرسد و عمر آنها به طور چشمگیری افزایش پیدا میکند.

برای دریافت مشاوره از متخصصان دریاصنعت کلیک کنید

نکات نگهداری و افزایش عمر دستگاه تولید آب مقطر صنعتی

برای آنکه دستگاه تولید آب مقطر صنعتی سالها با راندمان بالا کار کند، رعایت نکات زیر ضروری است:

• رسوب زدایی دورهای مخزن جوش: رسوبات ته مخازن باید به صورت دورهای تخلیه و با محلولهای اسیدی مجاز شستوشو داده شوند.
• کنترل کیفیت آب ورودی: عملکرد صحیح پیشتصفیه، فیلترها و سختیگیر را بهطور منظم بررسی کنید.
• بازرسی المنتهی و کویل گرمایش: از سلامت عایقها و عدم تشکیل رسوب ضخیم روی سطوح حرارتی اطمینان حاصل کنید.
• پایش هدایت سنج: کالیبراسیون دورهای سنسور هدایت الکتریکی برای اطمینان از دقت سنجش کیفیت آب ضروری است.
• سرویس کندانسور: تمیز کاری لوله های کندانسور و کنترل دبی آب خنک کننده، راندمان میعان را در سطح مطلوب نگه میدارد.
• ضدعفونی مخزن ذخیره: مخزن ذخیره آب مقطر باید به صورت دورهای ضدعفونی شود تا از رشد مجدد میکروارگانیسمها جلوگیری شود.

نتیجهگیری

دستگاه تولید آب مقطر صنعتی با تکیه بر فرآیند ساده و در عین حال کارآمد تقطیر، آبی با خلوص شیمیایی و میکروبی بالا تولید میکند و برای صنایع حساس مانند دارو، غذا و آزمایشگاهها گزینهای مطمئن محسوب میشود. در مقابل، دیونایزر با حذف انتخابی یونها، آب با مقاومت بسیار بالا تولید میکند اما در برابر آلودگیهای میکروبی و آلی ناتوان است و هزینه های جاری بیشتری دارد. شناخت دقیق مشخصات فنی، ظرفیت، کیفیت آب خروجی و شرایط بهره برداری، کلید انتخاب صحیح بین این دو فناوری است. در انتخاب نهایی، آنالیز آب ورودی، کیفیت هدف، حجم مصرف و ملاحظات اقتصادی را در کنار یکدیگر در نظر بگیرید تا سرمایهگذاری شما بهترین بازدهی را داشته باشد.
