در دنیای صنعت و تاسیسات پیشرفته امروز، کنترل دما و دفع حرارت مازاد یکی از حیاتی‌ترین چالش‌های مهندسی به شمار می‌رود. تجهیزات صنعتی، خطوط تولید و سیستم‌های تهویه مطبوع بزرگ در حین کارکرد مداوم خود، مقادیر عظیمی حرارت و گرما تولید می‌کنند. اگر این انرژی حرارتی به درستی تخلیه و مهار نشود، می‌تواند به افت راندمان سیستم‌ها، استهلاک سریع قطعات و در نهایت توقف کامل خطوط تولید منجر شود.
در این میان، برج خنک کننده (Cooling Tower) به عنوان یکی از کلیدی‌ترین و کارآمدترین تجهیزات انتقال حرارت در مهندسی تاسیسات و مکانیک شناخته می‌شود. این دستگاه با استفاده از اصول ساده اما دقیق ترمودینامیکی و انتقال جرم و حرارت، آب گرم بازگشتی از تجهیزات صنعتی را خنک کرده و آن را برای استفاده مجدد به چرخه بازمی‌گرداند. در این مقاله جامع از وبلاگ دریاصنعت، به بررسی دقیق ساختار، اصول عملکرد، انواع مدل‌ها، کاربردها و فاکتورهای کلیدی در انتخاب و نگهداری برج‌های خنک کننده می‌پردازیم.

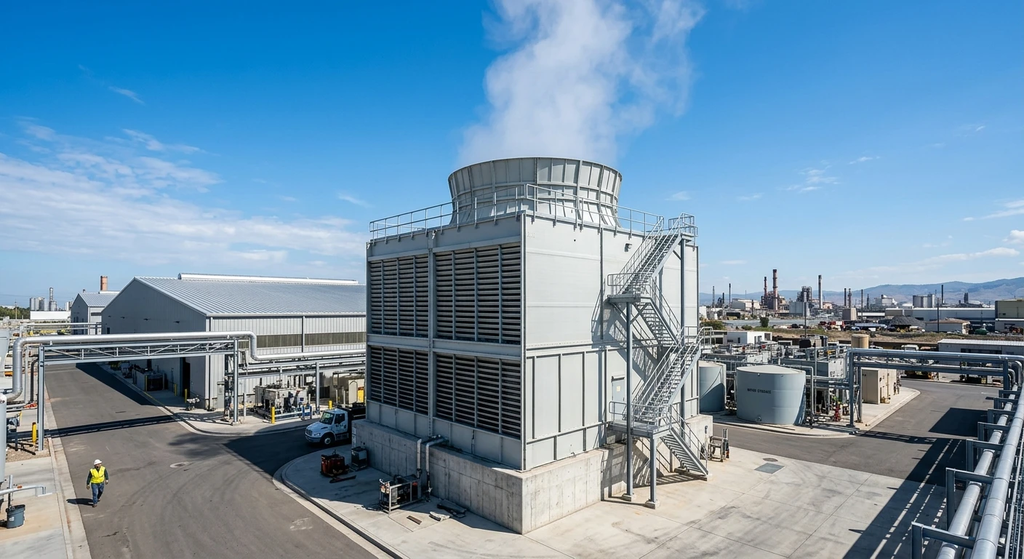

برج خنک کننده چیست؟
برج خنک کننده یا کولینگ تاور نوعی مبدل حرارتی ویژه با تماس مستقیم یا غیرمستقیم است که وظیفه دفع گرمای آب مورد استفاده در فرآیندهای صنعتی یا چیلرهای سیستم تهویه مطبوع را به هوای آزاد بر عهده دارد. به زبان ساده، آب پس از جذب حرارت از تجهیزاتی مانند کوره‌ها، کمپرسورها، چیلرها، توربین‌ها یا قالب‌های صنعتی، دمای بالایی پیدا می‌کند. این آب داغ به داخل برج خنک کننده پمپاژ می‌شود تا پس از کاهش دما، دوباره به مدار خنک‌کاری بازگردد.
اصول کارکرد برج خنک کننده عمدتاً بر پایه فرآیند سرمایش تبخیری (Evaporative Cooling) استوار است. در این فرآیند، بخش بسیار اندکی از آب در اثر تماس با جریان هوا تبخیر شده و برای تبخیر، گرمای نهان خود را از بدنه اصلی جریان آب دریافت می‌کند؛ در نتیجه دمای باقیمانده آب به شکل محسوسی کاهش می‌یابد.
طرز کار و اصول عملکرد برج خنک کننده
مکانیسم خنک‌کاری در برج خنک کننده ترکیبی از انتقال حرارت محسوس (Sensible Heat Transfer) و انتقال حرارت نهان ناشی از تبخیر (Latent Heat Transfer) است. مراحل کارکرد یک کولینگ تاور استاندارد به شرح زیر است:

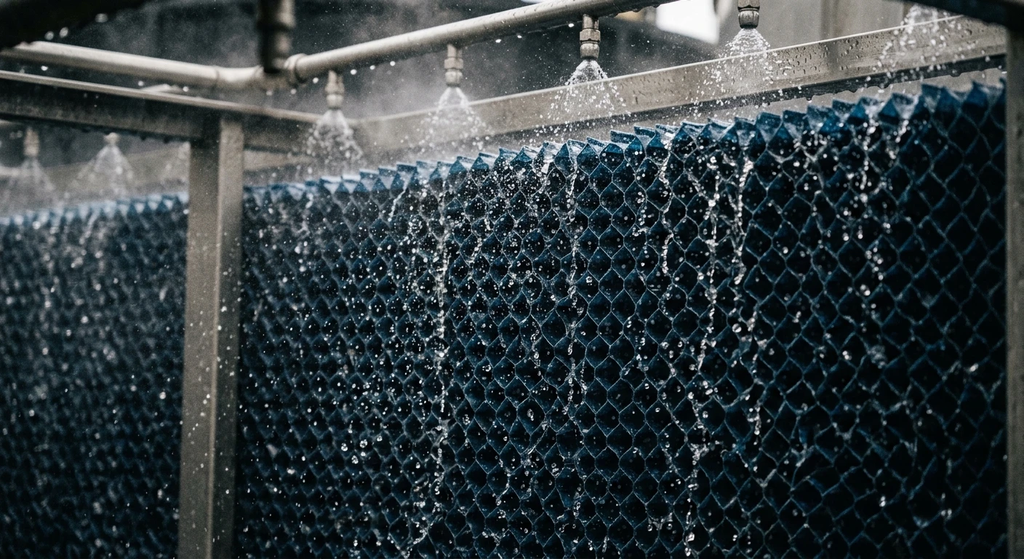

- ورود آب گرم به سیستم توزیع: آب گرم حاصل از فرآیند صنعتی توسط لوله‌کشی به بخش بالایی برج منتقل می‌شود. در این بخش، نازل‌ها و افشانک‌های مخصوص، آب را به شکل قطرات بسیار ریز روی سطوح تبادل حرارت (پکینگ‌ها) اسپری می‌کنند.
- پاشش و افزایش سطح تماس (نقش پکینگ): پکینگ‌ها (Fill Packing) با به تاخیر انداختن حرکت آب و پخش کردن آن به شکل لایه‌های بسیار نازک یا قطرات پراکنده، سطح تماس میان جریان آب و هوا را به حداکثر می‌رسانند.
- جریان هوا و تماس با آب: هم‌زمان با ریزش آب، فن برج خنک کننده جریان هوای تازه و خشک محیط را از ورودی‌های پایینی (لوورها) به داخل مکش یا دمش می‌کند. تماس مستقیم آب با هوای ورودی موجب تبخیر بخشی از آب می‌شود.
- دفع حرارت و خروج هوای مرطوب: هوای ورودی با جذب رطوبت و گرما، سبک‌تر شده و از طریق فن استک (دهانه خروجی بالای برج) به اتمسفر رها می‌شود. قطره‌گیرها (Drift Eliminators) در این مرحله مانع از خروج قطرات آب همراه با هوا می‌شوند.
- جمع‌آوری آب خنک‌شده در تشتک (بیسین): آبی که دمای آن تا نزدیک دمای مرطوب محیط (Wet-Bulb Temperature) کاهش یافته، در حوضچه یا تشتک پایینی برج جمع‌آوری شده و مجدداً توسط پمپ‌های سیرکولاسیون به سمت تجهیزات خط تولید ارسال می‌گردد.
بررسی انواع برج خنک کننده
برج‌های خنک کننده را می‌توان بر اساس معیارهای گوناگونی نظیر نوع مدار هیدرولیکی، روش ایجاد جریان هوا، نحوه برخورد جریان آب و هوا و متریال ساخت دسته‌بندی کرد:
۱. از نظر مدار جریان آب
- برج خنک کننده مدار باز (Open Circuit):در این مدل، آب فرآیند مستقیماً بر روی پکینگ‌ها اسپری شده و با جریان هوای آزاد در تماس مستقیم قرار می‌گیرد. این مدل دارای بالاترین راندمان حرارتی و کمترین هزینه اولیه ساخت است؛ با این حال به دلیل تماس مستقیم با هوا، در معرض گرد و غبار، تبخیر مداوم و رسوب‌گذاری قرار دارد.
- برج خنک کننده مدار بسته (Closed Circuit):در این سیستم، آب تمیز فرآیند درون یک کویل مبدل حرارتی (مسی، استیل یا گالوانیزه) جریان دارد و با محیط تماس مستقیم ندارد. آب کمکی (اسپری) روی لوله‌های کویل پاشیده شده و هوا نیز به موازات آن دمیده می‌شود. این روش مانع از ورود آلودگی، ذرات معلق و رسوب به خطوط حساس صنعتی می‌شود و برای خنک‌کاری کوره‌های القایی، کمپرسورهای دقیق و داروسازی ایده‌آل است.
- برج خنک کننده هیبریدی (ترکیبی):ترکیبی از کارکرد خشک و مرطوب برای بهینه‌سازی مصرف آب و انرژی در فصول مختلف سال است.
۲. از نظر نوع جریان هوا (مکانیکی و طبیعی)
- برج‌های با کشش طبیعی (Natural Draft):این برج‌ها معمولاً از سازه‌های بسیار مرتفع بتنی هذلولی‌شکل ساخته می‌شوند (مانند نیروگاه‌های حرارتی و هسته‌ای). جریان هوا صرفاً به دلیل اختلاف چگالی هوای گرم داخل برج و هوای سرد بیرون ایجاد می‌شود و به فن مکانیکی نیازی ندارد.
- برج‌های با کشش مکانیکی (Mechanical Draft):
- جریان مکانیکی مکشی (Induced Draft): فن در بالاترین نقطه برج قرار گرفته و هوا را از داخل به بیرون می‌کشد. سرعت هوای ورودی یکنواخت بوده و بازدهی بالاتری دارند.
- جریان مکانیکی دمشی (Forced Draft): فن در قسمت پایین و ورودی هوا نصب شده و هوا را به داخل ساختار برج می‌دمد. نگهداری فن در این حالت آسان‌تر است اما ممکن است بازچرخش هوای گرم رخ دهد.
۳. از نظر جهت برخورد آب و هوا
- جریان متقاطع (Crossflow): جریان هوا به صورت افقی از میان پکینگ‌ها عبور می‌کند در حالی که جریان آب به صورت عمودی به سمت پایین می‌ریزد. دسترسی به قطعات داخلی و تعمیرات در این مدل آسان‌تر است.
- جریان ناهمسو یا متقابل (Counterflow): جریان هوا به صورت مستقیم از پایین به سمت بالا حرکت می‌کند و دقیقاً در خلاف جهت ریزش عمودی آب است. این مدل فضای کمتری اشغال می‌کند و راندمان ترمودینامیکی فشرده‌تری دارد.
۴. از نظر شکل ظاهری و متریال بدنه
- برج خنک کننده فایبرگلاس (FRP): مقاوم در برابر زنگ‌زدگی، خوردگی اسیدی و شرایط جوی مرطوب. دارای طول عمر بالا و وزن سبک.
- برج خنک کننده گالوانیزه و فلزی: دارای مقاومت مکانیکی بالا و پایداری سازه‌ای مناسب برای فشارهای کاری بالا.
- برج خنک کننده بتنی: مناسب پروژه‌های بسیار بزرگ صنعتی و پتروشیمی با طول عمر چند ده ساله.
- فرم مدور (مخروطی) در برابر فرم مکعبی: امروزه برج‌های مکعبی به دلیل توزیع یکنواخت‌تر هوا و قابلیت ماژولار بودن محبوبیت بیشتری نسبت به مدل‌های گرد قدیمی دارند.
اجزای اصلی تشکیل‌دهنده برج خنک کننده
یک برج خنک کننده از قطعات و تجهیزات متعددی تشکیل شده است که هماهنگی کارکرد آن‌ها بازدهی کلی سیستم را مشخص می‌کند:
| وظیفه اصلی | قطعه |
| ایجاد مکش یا دمش جریان هوا در داخل محفظه برج | الکتروموتور و فن |
| افزایش حداکثری سطح تماس میان قطرات آب و جریان هوا | پکینگ (سطوح تبادل حرارت) |
| پاشش یکنواخت آب به صورت قطرات ریز بر روی پکینگ‌ها | نازل‌ها و سیستم توزیع |
| جلوگیری از پرتاب و هدررفت قطرات آب به همراه جریان هوای خروجی | قطره‌گیر (Drift Eliminator) |
| جمع‌آوری آب سرد شده و هدایت آن به دهانه مکش پمپ | تشتک و بیسین |
| جلوگیری از تابش مستقیم آفتاب، ورود برگ و آشغال، و جلوگیری از پاشش آب به بیرون | لوورها (کرکره‌های ورودی هوا) |
| شامل تسمه و پولی یا گیربکس برای تنظیم دور فن و انتقال گشتاور | سیستم انتقال قدرت |
کاربردهای گسترده برج خنک کننده در صنایع
نقش برج خنک کننده در چرخه‌های تولید و تاسیسات غیرقابل انکار است. عمده‌ترین مصارف این تجهیزات عبارتند از:
- صنایع فولاد و ذوب فلزات: خنک‌کاری کوره‌های القایی، قوس الکتریکی، غلتک‌های نورد و قالب‌های ریخته‌گری پیوسته.
- صنایع نفت، گاز و پتروشیمی: خنک‌کردن کندانسورها، تقطیر هیدروکربن‌ها و کنترل دمای راکتورهای شیمیایی.
- نیروگاه‌های تولید برق: چگالش بخار خروجی از توربین‌های بخار در نیروگاه‌های سیکل ترکیبی و حرارتی.
- سیستم‌های تهویه مطبوع (HVAC): دفع حرارت کندانسور چیلرهای آب‌خنک در مجتمع‌های تجاری، بیمارستان‌ها و برج‌های مسکونی بزرگ.
- صنایع غذایی و دارویی: پاستوریزاسیون، خطوط بسته‌بندی، اتوکلاوها و خطوط تخمیر.
- صنایع تزریق پلاستیک و لاستیک‌سازی: خنک‌کاری سریع قالب‌ها، اکسترودرها و روغن هیدرولیک دستگاه‌ها.
چالش‌های عملکردی و نکات مهم در نگهداری کولینگ تاور
برای دستیابی به حداکثر راندمان و جلوگیری از خرابی زودهنگام برج خنک کننده، باید به نکات نگهداری و شیمی آب توجه ویژه داشت:
- تشکیل رسوب و املاح (Scaling): به دلیل تبخیر آب، غلظت املاح کلسیم و منیزیم افزایش می‌یابد. استفاده از سختی‌گیر رزینی و افزودن مواد ضد رسوب الزامی است.
- خوردگی بیولوژیکی و رشد جلبک (Algae & Biofouling): رطوبت و دمای معتدل محیط مناسبی برای رشد باکتری‌هایی مانند لژیونلا و جلبک‌هاست. استفاده از بایوسایدها و کلرزنی دوره‌ای ضروری است.
- بلودان (Blowdown / تخلیه دوره‌ای): تخلیه بخشی از آب تغلیظ‌شده کف حوضچه و جایگزینی آن با آب تازه جهت کنترل TDS آب.
- تنظیم و بالانس فن و تسمه‌ها: ارتعاشات غیرعادی فن می‌تواند باعث آسیب به ساختار بدنه و شفت موتور شود و باید در بازه‌های منظم بازرسی شود.
راهنمای انتخاب و محاسبات برج خنک کننده مناسب
برای انتخاب دقیق یک برج خنک کننده مناسب خط تولید خود، مهندسان نیاز به اطلاعات پایه زیر دارند:
- دبی آب در گردش (Water Flow Rate): حجم آبی که در واحد زمان باید خنک شود (بر حسب GPM یا m3/hm^3/hm3/h).
- دمای آب ورودی به برج (Hot Water Temp): دمای آبی که از تجهیزات خارج می‌شود.
- دمای آب خروجی مورد نیاز (Cold Water Temp): دمای مطلوب آب خنک‌شده برای بازگشت به دستگاه.
- دمای حباب مرطوب محیط (Wet-Bulb Temp): پایین‌ترین دمایی که آب از طریق تبخیر در شرایط جوی آن اقلیم می‌تواند به آن برسد (مهم‌ترین فاکتور سایزینگ).
- میزان بار برودتی کل (Cooling Load): کل حرارتی که در واحد زمان باید دفع گردد (بر حسب تن تبرید یا کیلووات).
جمع‌بندی
برج خنک کننده یکی از حیاتی‌ترین عناصر در زنجیره تولیدات صنعتی و سیستم‌های تهویه مطبوع پیشرفته است. انتخاب متریال مناسب (مانند کامپوزیت‌های فایبرگلاس مقاوم)، نوع مدار (باز یا بسته) و محاسبات مهندسی دقیق بر اساس اقلیم محل نصب، تضمین‌کننده راندمان بالا و صرفه‌جویی پایدار در مصرف آب و انرژی خواهد بود. کارشناسان و متخصصان فنی دریاصنعت آماده ارائه مشاوره‌های مهندسی و راهکارهای بهینه در زمینه سیستم‌های خنک‌کاری صنعتی و تجهیزات مرتبط با خطوط تولید به شما عزیزان می‌باشند.
برای دریافت مشاوره تخصصی کلیک کنید.
سوالات متداول (FAQ)
۱. تفاوت اصلی برج خنک کننده مدار باز و مدار بسته چیست؟
در برج مدار باز، آب سیستم مستقیماً در تماس با هوای آزاد قرار می‌گیرد و هزینه کمتری دارد؛ اما در برج مدار بسته، آب تمیز فرآیند درون یک کویل فلزی در گردش است و هرگز با هوای بیرون آلوده نمی‌شود که برای تجهیزات بسیار حساس صنعتی ایده‌آل است.
۲. پکینگ برج خنک کننده چه کاربردی دارد و چند نوع است؟
پکینگ‌ها سطوح انتقال حرارت هستند که زمان تماس و مساحت میان آب و هوا را افزایش می‌دهند. این قطعات عمدتاً در دو نوع پکینگ‌های فیلمی (Film Fill) با راندمان بالا و پکینگ‌های قطره‌ای یا اسپلش (Splash Fill) برای آب‌های با آلودگی و رسوب بالا تولید می‌شوند.
۳. چرا آب برج خنک کننده نیاز به تصفیه و تخلیه دوره‌ای (بلودان) دارد؟
به دلیل تبخیر مداوم آب در برج، املاح معدنی در حوضچه باقی مانده و غلظت آن‌ها (TDS) بالا می‌رود. اگر بخشی از آب تخلیه و تصفیه نشود، رسوبات سختی روی پکینگ‌ها و لوله‌ها تشکیل شده و راندمان انتقال حرارت به شدت افت می‌کند.
۴. آیا برج خنک کننده می‌تواند دمای آب را کمتر از دمای محیط خنک کند؟
برج خنک کننده مرطوب می‌تواند دمای آب را به کمتر از دمای خشک هوا برساند، اما حداقل دمای قابل دستیابی از نظر ترمودینامیکی برابر با دمای حباب مرطوب (Wet-Bulb) منطقه است و همواره اختلافی بین ۲ تا ۵ درجه سانتی‌گراد (که Approach نامیده می‌شود) با این دما خواهد داشت.
