الزامات دستگاه تصفیه آب صنایع دارویی مطابق استاندارد؛ راهنمای جامع طراحی، عملکرد و اعتبارسنجی

صنعت داروسازی به عنوان یکی از حساس‌ترین، دقیق‌ترین و حیاتی‌ترین ارکان سلامت جامعه، بر پایه رعایت بی‌چون‌وچرای پروتکل‌های بهداشتی بنا شده است. در خطوط تولید کارخانجات داروسازی، هیچ ماده‌ای به اندازه «آب» کاربرد پیوسته، چندمنظوره و بنیادین ندارد. آب نه تنها به عنوان یک حلال اصلی، ماده اولیه سنتز دارو و عامل فرمولاسیون شربت‌ها، قرص‌ها و محلول‌های تزریقی استفاده می‌شود، بلکه بخش عمده فرآیندهای شستشوی تجهیزات، استریلیزاسیون و تولید بخار تمیز را پوشش می‌دهد. از این رو، طراحی و راه‌اندازی یک دستگاه تصفیه آب صنایع دارویی که کاملاً بر پایه استانداردهای جهانی نظیر USP، EP و اصول cGMP بنا شده باشد، از ضروریات اولیه تاسیسات دارویی است.

در این مقاله تخصصی از وبلاگ دریا صنعت، الزامات فنی، مهندسی، کیفی، بهداشتی و فرآیندهای اعتبارسنجی مرتبط با دستگاه تصفیه آب صنایع دارویی را به طور موشکافانه مورد بررسی قرار می‌دهیم.

اهمیت حیاتی آب در صنعت داروسازی و ریسک آلودگی‌ها

آب شهری یا آب چاه (آب خام ورودی)، حاوی انواع ترکیبات معدنی حل‌شده، گازها، مواد آلی طبیعی، ذرات معلق، میکروارگانیسم‌ها (باکتری‌ها، قارچ‌ها، ویروس‌ها) و متابولیت‌های میکروبی از قبیل پیروژن‌ها و اندوتوکسین‌ها است. ورود هر یک از این ناخالصی‌ها به محیط کشت دارو یا فرمولاسیون‌های نهایی می‌تواند عواقب فاجعه‌باری به همراه داشته باشد:

1. کاهش اثربخشی و ناپایداری شیمیایی دارو: مواد معدنی نظیر آهن، کلسیم و کلر آزاد می‌توانند سبب اکسیداسیون یا تجزیه مولکول‌های موثره دارویی شوند.
2. عفونت‌های سیستمیک در بیماران: وجود باکتری‌های بیماری‌زا در فرآورده‌های استریل منجر به عفونت و شوک سپتیک خواهد شد.
3. تب‌زایی توسط اندوتوکسین‌ها: اندوتوکسین‌ها دیواره سلولی باکتری‌های گرم‌منفی هستند که در صورت تزریق، حتی در مقادیر نانوگرم، واکنش‌های شدید تب، افت فشار خون و مرگ بیمار را به دنبال دارند.
4. تخریب تجهیزات داروسازی: رسوب املاح و خوردگی فلزات در سامانه‌های دارویی نه‌تنها به فرآیند صدمه می‌زند، بلکه منبع آلودگی متقاطع ثانویه خواهد بود.

بنابراین، پیاده‌سازی یک سیستم پیشرفته و قابل اتکا برای دستگاه تصفیه آب صنایع دارویی، اصلی‌ترین سنگر دفاعی در کنترل کیفیت داروها به شمار می‌رود.

دسته‌بندی گریدهای آب دارویی بر پایه استانداردهای USP و EP

فارماکوپه‌های بین‌المللی از جمله فارماکوپه آمریکا (USP) و فارماکوپه اروپا (EP)، آب دارویی را به دسته‌های مختلفی تفکیک کرده‌اند که هر یک الزامات مشخصی را به خود اختصاص می‌دهند:

۱. آب تصفیه‌شده (Purified Water – PW)

این نوع آب برای تولید داروهای غیر تزریقی (مانند قرص‌ها، کپسول‌ها، پمادها و شربت‌های خوراکی)، شستشوی اولیه ظروف و تجهیزات و به عنوان پیش‌نیاز تولید آب تزریقی به کار می‌رود. الزامات اساسی PW شامل موارد زیر است:

• هدایت الکتریکی (Conductivity): کمتر از ۱.۳ میکروزیمنس بر سانتی‌متر در دمای ۲۵ درجه سانتی‌گراد
• کل کربن آلی (TOC): کمتر از ۵۰۰ ppb (بخش در میلیارد)
• شمارش بار میکروبی (Bioburden): حداکثر ۱۰۰ CFU/ml

۲. آب برای تزریق (Water For Injection – WFI)

آب تزریقی بالاترین سطح خلوص را دارد و برای داروهای تزریقی، فرآورده‌های چشمی و استریل و شستشوی نهایی خطوط بسته‌بندی استریل استفاده می‌شود. الزامات WFI عبارتند از:

• هدایت الکتریکی: کمتر از ۱.۳ میکروزیمنس بر سانتی‌متر در ۲۵ درجه سانتی‌گراد
• میزان کربن آلی کل (TOC): کمتر از ۵۰۰ ppb
• بار میکروبی: حداکثر ۱۰ CFU/100ml
• میزان اندوتوکسین باکتریایی: کمتر از ۰.۲۵ EU/ml

۳. آب با خلوص فوق‌العاده (Ultra-Pure Water – UPW)

در بیوتکنولوژی، کشت سلولی پیشرفته و مراحل خاص سنتز بیولوژیک، آبی با هدایت الکتریکی نزدیک به صفر نظری (۰.۰۵۵ میکروزیمنس بر سانتی‌متر) مورد نیاز است که به طراحی سامانه‌های تصفیه چندلایه با تکنولوژی تبادل یونی پولیشینگ احتیاج دارد.

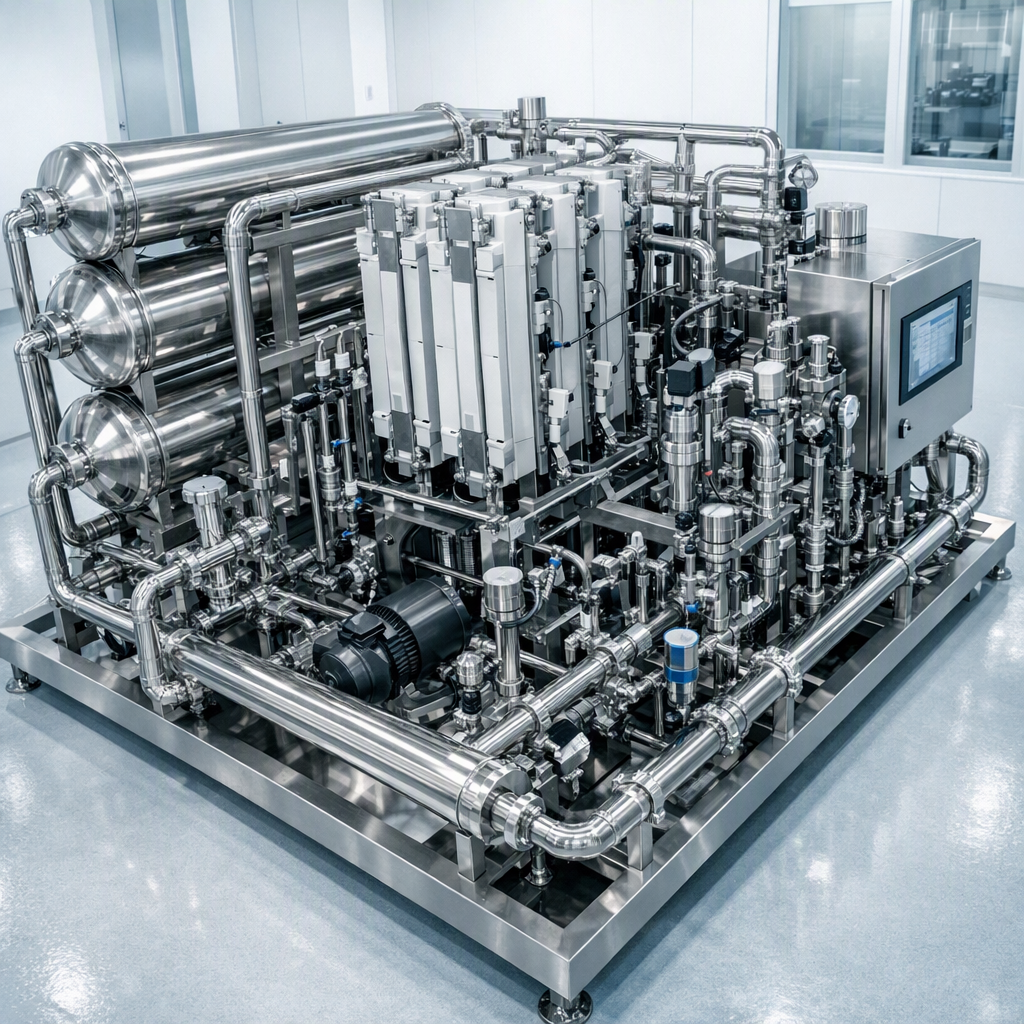

ارکان و مراحل عملکردی در دستگاه تصفیه آب صنایع دارویی

تولید آب با گریدهای دارویی یک فرآیند تک‌مرحله‌ای نیست، بلکه حاصل زنجیره‌ای به هم پیوسته از واحدهای پیش‌تصفیه، تصفیه اصلی و فرآوری نهایی است.

۱. بخش پیش‌تصفیه (Pre-treatment)

کیفیت پایدار آب در خروجی نهایی، به شدت به سلامت و کارایی بخش پیش‌تصفیه بستگی دارد:

• فیلتراسیون شنی و چندلایه (Multi-Media Filter): حذف ذرات معلق، کدورت و گل‌ولای آب تا اندازه ذرات ۲۰ تا ۵۰ میکرون.
• فیلتر کربن فعال گرانولی (GAC): حذف کلر آزاد، ترکیبات آلی فرار (VOCs) و رنگ و بو. از آنجا که کلر آزاد قاتل اصلی غشاهای پلی‌آمیدی اسمز معکوس است، حذف آن ضرورت مطلق دارد. البته بستر کربن فعال می‌تواند منبع رشد باکتری باشد، به همین دلیل باید قابلیت شستشوی حرارتی (Thermal Sanitization) با بخار یا آب داغ داشته باشد.
• سامانه سختی‌گیر (Water Softener) یا تزریق دوزینگ آنتی‌اسکالانت: تبادل یون‌های کلسیم و منیزیم با سدیم برای جلوگیری از رسوب‌گذاری کربنات‌ها بر روی ممبران‌ها.
• فیلترهای کارتریجی میکرونی (۵ و ۱ میکرون): ممانعت از ورود هرگونه ذرات ریز فرار کرده از فیلترهای شنی به پمپ‌های فشار قوی.

۲. سامانه اسمز معکوس دو مرحله‌ای (Double Pass RO)

در دستگاه تصفیه آب صنایع دارویی، معمولاً از سیستم Double Pass RO (اسمز معکوس دو گذره) استفاده می‌شود. در این پیکربندی:

• در مرحله اول، تا ۹۸ الی ۹۹ درصد از کل جامدات محلول (TDS)، باکتری‌ها و پیروژن‌ها حذف می‌شوند.
• آب تصفیه‌شده حاصل از مرحله اول وارد مرحله دوم RO می‌شود تا درصد خلوص یونی به حداکثر برسد و فشار کمتری روی مرحله بعدی یعنی CEDI وارد آید.
• ممبران‌های مورد استفاده در این بخش باید دارای استاندارد بهداشتی (Sanitary RO Membranes) با طراحی ویژه بدون فضای مرده باشند.

۳. سیستم الکترودیونیزاسیون پیوسته (Continuous Electrodeionization – CEDI)

سیستم CEDI تلفیقی از تبادل یونی بر پایه رزین و غشاهای انتخابی یونی به همراه جریان الکتریکی مستقیم (DC) است. مزیت برجسته CEDI در صنایع دارویی این است که برخلاف بسترهای رزینی سنتی، نیاز به احیا با اسید و باز قوی ندارد و خودبه‌خود در حین کار احیا می‌شود؛ بنابراین ریسک ورود مواد شیمیایی خورنده به سیستم به صفر می‌رسد. CEDI آب ورودی با هدایت ۲ الی ۵ میکروزیمنس را به کمتر از ۰.۱ میکروزیمنس با TOC پایین می‌رساند.

۴. سیستم اولترافیلتراسیون (Ultrafiltration – UF)

استفاده از مدول‌های اولترافیلتراسیون با وزن مولکولی مشخص (MWCO بین ۶۰۰۰ تا ۱۰۰۰۰ دالتون) روشی کارآمد برای جداسازی قطعی اندوتوکسین‌ها و قطعات دیواره سلولی باکتری‌ها است که در تولید آب تزریقی به روش‌های غشایی کاربرد دارد.

۵. استریلیزاسیون و تخریب TOC با اشعه فرابنفش (UV Systems)

سامانه‌های تابش UV در دو طول موج کلیدی در تجهیزات دارویی به کار می‌روند:

• طول موج ۲۵۴ نانومتر: برای عقیم‌سازی و غیرفعال‌سازی DNA میکروارگانیسم‌ها.
• طول موج ۱۸۵ نانومتر: برای اکسیداسیون نوری و شکستن پیوندهای ترکیبات کربن آلی و کاهش چشمگیر میزان TOC آب دارویی.

الزامات مهندسی و طراحی بهداشتی (Sanitary Engineering Requirements)

تفاوت بنیادین یک دستگاه تصفیه آب صنعتی معمولی با یک دستگاه تصفیه آب صنایع دارویی در طراحی مکانیکی، متریال بهداشتی و ممانعت از تشکیل «بیوفیلم» (Biofilm) نهفته است.

کنترل و پیشگیری از تشکیل بیوفیلم (Biofilm)

بیوفیلم لایه‌ای ژلاتینی از میکروارگانیسم‌های متصل به سطوح است که سدی نفوذناپذیر در برابر مواد ضدعفونی‌کننده ایجاد می‌کند. برای ممانعت از رشد بیوفیلم، موارد زیر الزامی است:

1. برقراری جریان آشفته (Turbulent Flow): سرعت چرخش آب در لوپ‌های توزیع همواره باید بالاتر از ۱ الی ۱.۵ متر بر ثانیه حفظ شود (عدد رینولدز Re > 4000).
2. عدم وجود نقاط راکد (Dead Legs): هیچ نقطه‌ای از مسیر نباید آبی را برای مدتی ساکن نگه دارد.
3. شیب‌بندی صحیح خطوط لوله: شیب حداقل ۰.۵ تا ۱ درصد برای تخلیه کامل ثقلی خطوط در زمان سرویس و توقف (Self-Draining).

سامانه ذخیره‌سازی و لوپ توزیع (Storage and Distribution Loop)

تولید آب دارویی تنها نیمی از مسیر است؛ حفظ کیفیت آب تا رسیدن به نازل‌های مصرف نیم دیگر و چه بسا پیچیده‌تر فرآیند است:

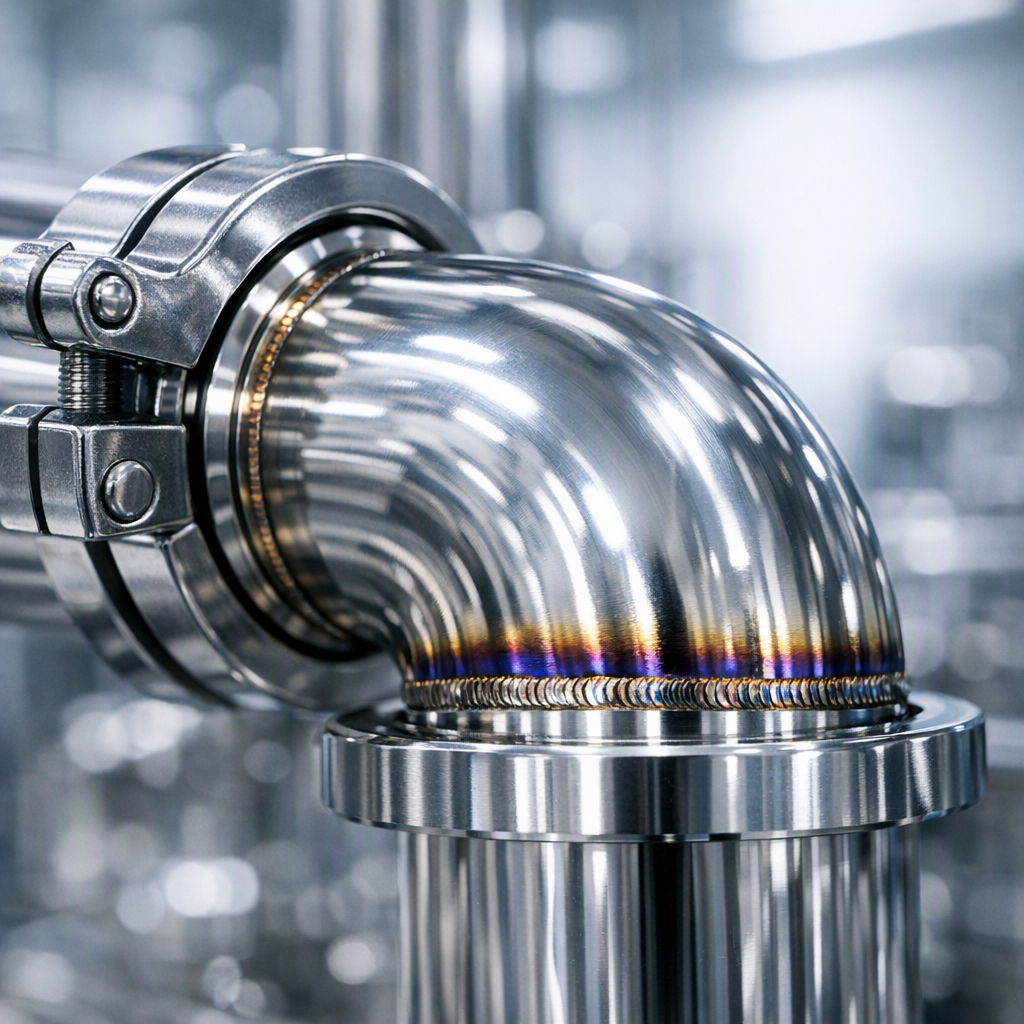

• مخازن ذخیره بهداشتی: مخازن کروی یا استوانه‌ای عمودی با عدسی‌های مقعر، ساخته شده از ورق‌های استنلس استیل 316L مجهز به پولیش سطحی آینه‌ای.
• دوش‌های شستشوی چرخشی (Spray Balls): پاشش پیوسته آب در بالای مخزن برای مرطوب نگه داشتن تمام سطوح داخلی بالایی و جلوگیری از تکثیر باکتری در فضای مرطوب راکد.
• فیلترهای تنفسی استریل (Vent Filters): فیلترهای تنفسی آب‌گریز با منافذ ۰.۲ میکرون، مجهز به المنت حرارتی گرم‌کننده ژاکتی جهت جلوگیری از چگالش بخار روی فیلتر و مسدود شدن جریان هوا حین پر و خالی شدن مخزن.
• لوپ چرخشی بسته: آب تولیدی به طور پیوسته در تمام طول شبانه‌روز، حتی در روزهای تعطیل، در سیستم گردش می‌کند و از نقاط مصرف مختلف عبور کرده و دوباره به مخزن بازمی‌گردد.

فرایندهای تمیزکاری در محل و استریلیزاسیون (CIP / SIP / Thermal Sanitization)

یک دستگاه تصفیه آب صنایع دارویی استاندارد باید مجهز به پروتکل‌های ضدعفونی و شستشوی دوره‌ای خودکار باشد:

شستشو در محل (CIP – Clean-In-Place)

این فرآیند برای شستشوی رسوبات معدنی با اسیدهای ملایم دارویی و شستشوی مواد آلی با بازهای رقیق در دوره‌های زمانی از پیش تعیین‌شده برنامه‌ریزی می‌شود، بدون آنکه نیازی به دمونتاژ فیزیکی اجزای سیستم باشد.

استریلیزاسیون حرارتی (Thermal Sanitization)

استفاده از چرخه آب داغ (Hot Water Sanitization در دمای ۸۰ الی ۸۵ درجه سانتی‌گراد) یا بخار تمیز (Clean Steam) در دمای ۱۲۱ درجه سانتی‌گراد، مطمئن‌ترین و استانداردترین روش برای نابودی کامل میکروارگانیسم‌ها در سیستم‌های PW و WFI است. کلیه قطعات، ابزار دقیق، سنسورها و ممبران‌های تصفیه آب دارویی باید تحمل تنش‌های حرارتی مداوم ناشی از این سیکل را داشته باشند.

ضدعفونی با ازن (Ozone Sanitization)

ازن یکی از قوی‌ترین اکسیدکننده‌هاست که می‌تواند با دوز بسیار پایین (۲۰ تا ۵۰ ppb) در مخازن و لوپ‌های توزیع تزریق شده و بیوفیلم‌ها را ریشه‌کن کند. پیش از رسیدن آب به نقاط مصرف، ازن مازاد توسط لامپ‌های تخریب‌کننده UV با طول موج ۲۵۴ نانومتر تجزیه شده و به اکسیژن مولکولی تبدیل می‌شود.

الزامات ابزار دقیق، کنترل و پایش آنلاین (Online Monitoring & Automation)

طبق رهنمودهای cGMP، داده‌های کیفیت آب دارویی باید به صورت بلادرنگ اندازه‌گیری، ثبت و پایش شوند. دستگاه تصفیه آب صنایع دارویی مدرن باید به یک سیستم اتوماسیون یکپارچه مبتنی بر PLC و SCADA مجهز باشد:

تطابق با استاندارد FDA 21 CFR Part 11: سیستم ثبت داده‌ها و گزارش‌گیری الکترونیکی باید غیرقابل دستکاری بوده و مجهز به لاگین‌های چند سطحی با امضای الکترونیک، ثبت تغییرات (Audit Trail) و ذخیره نامحدود رویدادها باشد.

شیرهای انحراف مسیر (Divert Valves): هرگاه هدایت الکتریکی، دما یا سطح TOC از حدود مجاز بالاتر برود، سیستم به صورت آنی مسیر ورودی به مخازن محصول را مسدود کرده و آب نامنطبق را به پساب هدایت می‌کند.

مستندسازی و اعتبارسنجی سیستم‌های دارویی (Validation: IQ, OQ, PQ)

اعتبارسنجی (Validation) فرآیندی رسمی و مستند است که اثبات می‌کند سامانه تصفیه آب دارویی در تمام شرایط عملیاتی، دقیقاً طبق طراحی از پیش‌تعیین‌شده و به صورتی پایدار آب استاندارد تولید می‌نماید.

۱. صلاحیت نصب (Installation Qualification – IQ)

در این مرحله صحت نصب و مطابقت کامل آن با نقشه‌های P&ID بررسی می‌شود:

• بررسی گواهی متریال استیل (Mill Certificates 3.1)
• بررسی لاگ‌بوک‌های جوشکاری مداری و فیلم‌های یوروسکوپی
• گواهی کالیبراسیون تمامی ترانسمیترها و سنسورها
• بررسی کتابچه‌های راهنمای کاربری و نقشه‌های الکتریکی و پایپینگ

۲. صلاحیت عملکردی (Operational Qualification – OQ)

در فاز OQ، صحت کارکرد اجزا در شرایط مختلف تست می‌شود:

• تست عملکرد صحیح شیرهای کنترلی و پمپ‌ها
• تست صحت عملکرد سیستم‌های ایمنی و آلارم‌ها در شرایط اضطراری
• ارزیابی کارکرد پروتکل‌های CIP/SIP و تست سناریوهای قطع برق

۳. صلاحیت کارایی (Performance Qualification – PQ)

فرآیند PQ معمولاً در سه فاز متوالی انجام می‌شود تا تضمین شود نوسانات فصلی و عملیاتی بر کیفیت آب بی‌تأثیرند:

• فاز اول (۲ تا ۴ هفته): نمونه‌برداری روزانه از تمامی نقاط، بدون استفاده از آب در خط تولید تجاری؛ اثبات پایداری عملکرد سیستم.
• فاز دوم (۲ تا ۴ هفته): ادامه نمونه‌برداری روزانه مطابق فاز اول حین بهره‌برداری آزمایشی از آب در تاسیسات.
• فاز سوم (یک سال کامل): نمونه‌برداری‌های برنامه‌ریزی‌شده منظم در فواصل زمانی مختلف جهت ارزیابی اثرات تغییرات فصلی آب ورودی و اثبات قابلیت اطمینان سیستم در بلندمدت.

جمع‌بندی و راهکارهای دریا صنعت در حوزه آب دارویی

یک دستگاه تصفیه آب صنایع دارویی استاندارد فراتر از مجموعه‌ای از پمپ‌ها و فیلترهاست؛ این سیستم‌ها در واقع قلب تپنده کیفیت و ایمنی در خطوط داروسازی هستند. هرگونه سهل‌انگاری در انتخاب متریال لوله‌کشی، نبود اتوماسیون دقیق، یا انتخاب اشتباه فرآیندهای تصفیه می‌تواند منجر به از دست رفتن دسته‌های بزرگ دارویی، باطل شدن پروانه‌های بهداشتی کارخانه و به خطر افتادن جان انسان‌ها شود.

شرکت تولیدی و بازرگانی دریا صنعت آسمان با تکیه بر دانش فنی مهندسین مجرب و بهره‌گیری از آخرین استانداردهای روز جهانی (ISPE، ASME BPE و فارماکوپه‌های بین‌المللی)، خدمات طراحی، ساخت، نصب، راه‌اندازی و اعتبارسنجی پکیج‌های تخصصی تصفیه آب دارویی، سامانه‌های CEDI، اسمز معکوس دابل پاس و لوپ‌های توزیع بهداشتی را به شرکت‌های داروسازی، بیوتکنولوژی و تجهیزات پزشکی ارائه می‌دهد.
