آب، متداول‌ترین حلال در طبیعت است، اما در صنایع نوین و پیشرفته، آب معمولی یا حتی آب مقطر ساده به هیچ عنوان پاسخگوی نیازهای تولیدی نیست. وجود ناخالصی‌های میکروسکوپی، یون‌ها، ذرات معلق، گازهای محلول و مواد ارگانیک می‌تواند خسارات جبران‌ناپذیری به تجهیزات حساس وارد کرده یا کیفیت محصولات را کاملاً نابود کند. در پاسخ به این نیاز مبرم، دستگاه تولید آب فوق خالص (Ultrapure Water – UPW) به عنوان یکی از پیشرفته‌ترین دستاوردهای مهندسی تصفیه آب وارد عرصه شده است.
آب فوق خالص یا UPW به آبی گفته می‌شود که تقریباً تمام ناخالصی‌های آن تا حد نهاییِ ممکن حذف شده‌اند. مقاومت الکتریکی این آب در دمای ۲۵ درجه سانتی‌گراد به حد نظری ۱۸.۲ مگااُهم-سانتی‌متر (MΩ·cm) می‌رسد که نشان‌دهنده غیاب تقریباً کامل یون‌های آزاد در آن است. در این مقاله از وبلاگ دریاصنعت، به بررسی همه‌جانبه تکنولوژی‌های به کار رفته، مراحل عملکردی، کاربردهای صنعتی و استانداردهای مرتبط با دستگاه تولید آب فوق خالص می‌پردازیم.
آب فوق خالص (UPW) چیست و چه تفاوتی با سایر انواع آب تصفیه‌شده دارد؟
برای درک بهتر اهمیت دستگاه UPW، باید تفاوت آب فوق خالص را با سایر سطوح تصفیه آب مانند آب اسمز معکوس (RO) یا آب خالص (PW) درک کنیم.
- آب آشامیدنی (Drinking Water): دارای املاح مفید مانند کلسیم و منیزیم است و سختی آن در محدوده استانداردهای بهداشتی قرار دارد.
- آب اسمز معکوس (RO Water): حدود ۹۵ تا ۹۹ درصد از املاح و آلاینده‌های آن حذف شده است و مقاومت الکتریکی آن معمولاً بین ۰.۱ تا ۱ مگااُم-سانتی‌متر است.
- آب خالص دارویی (Purified Water – PW): مطابق با استانداردهای داروسازی (مانند USP) تصفیه شده و عاری از باکتری‌ها و سختی بالاست، اما ممکن است همچنان مقادیر بسیار ناچیزی از یون‌ها یا کربن آلی کل (TOC) داشته باشد.
- آب فوق خالص (Ultrapure Water – UPW): بالاترین درجه خلوص ممکن را دارد. در این آب نه تنها یون‌ها به صفر نزدیک شده‌اند، بلکه میزان TOC (Total Organic Carbon) به زیر ۵ بخش در میلیارد (ppb)، ذرات معلق میکروسکوپی به نزدیک صفر و میزان باکتری‌ها و اندوتوکسین‌ها به حد نهایی پاکی رسیده است.

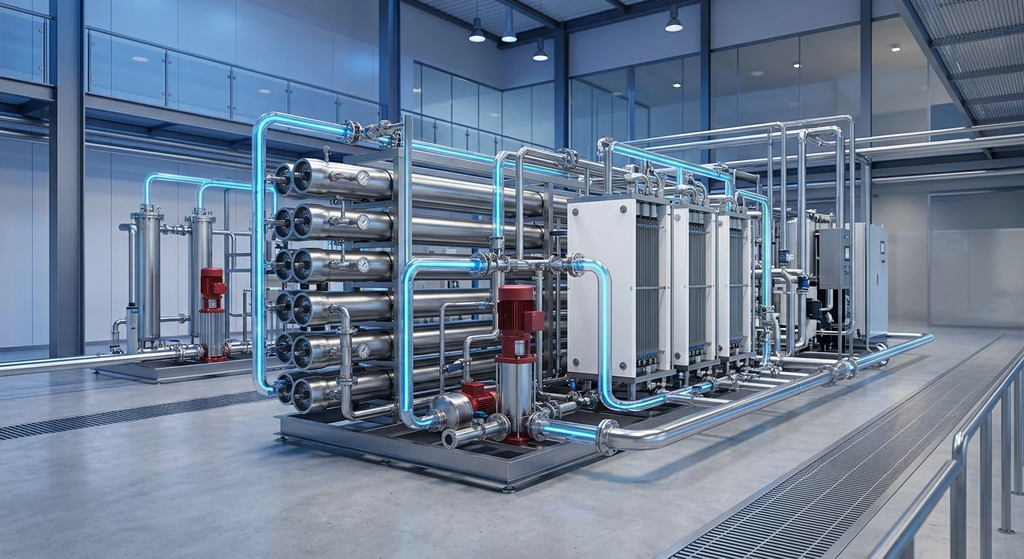

تکنولوژی‌های اصلی به کار رفته در دستگاه تولید آب فوق خالص
تولید آبی با مقاومت الکتریکی ۱۸.۲ مگااُم-سانتی‌متر با یک مرحله تصفیه امکان‌پذیر نیست. دستگاه‌های پیشرفته UPW از تلفیق چند تکنولوژی کلیدی به صورت یک زنجیره هوشمند استفاده می‌کنند. اصلی‌ترین تکنولوژی‌های به کار رفته در این تجهیزات عبارت‌اند از:
۱. اسمز معکوس دو مرحله‌ای (Double Pass RO)
تکنولوژی اسمز معکوس (Reverse Osmosis) به عنوان خط مقدم جداسازی ناخالصی‌ها عمل می‌کند. در سیستم‌های UPW، معمولاً از RO دو مرحله‌ای استفاده می‌شود؛ به این معنی که پساب یا آب خروجی از ممبران مرحله اول، وارد ممبران مرحله دوم می‌شود تا بیش از ۹۹.۵٪ از املاح معدنی، فلزات سنگین، مواد آلی و ذرات معلق در همان ابتدا از جریان آب خارج شوند.
۲. یونیزاسیون الکتریکی (Electrodeionization – EDI)
سیستم EDI جایگزینی مدرن و کارآمد برای بسترهای تبادل یونی سنتی (رزین‌های قابل احیا با اسید و باز) است. سیستم EDI با ترکیب رزین‌های تبادل یونی، غشاهای نیمه‌تراوا و یک جریان الکتریکی مستقیم (DC)، یون‌های باقی‌مانده (مانند سدیم، کلرید، کلسیم و سیلیکون) را به صورت مداوم از آب جدا می‌کند.
- مزیت کلیدی EDI: عدم نیاز به مواد شیمیایی خطرساز (مانند جوهر نمک و سود کاستیک) برای احیا، عملکرد مداوم و بدون وقفه، و هزینه عملیاتی پایین‌تر.
۳. بسترهای رزینی میچسبد نهایی (Polishing Mixed Bed Resins)
پس از مرحله EDI، برای رسیدن به بالاترین سطح خلوص (۱۸.۲ MΩ·cm)، آب از یک بستر رزین تبادل یونی ترکیبی فوق پیشرفته (Polisher) عبور می‌کند. این رزین‌ها توانایی جذب آخرین نشانه‌های یونی و معدنی را دارند و پایداری خلوص آب را تضمین می‌کنند.
۴. سیستم‌های تابش فرابنفش (Ultraviolet – UV)
نور فرابنفش در دستگاه‌های UPW دو نقش بسیار حیاتی ایفا می‌کند:
- عفونی‌سازی و میکروب‌زدایی (طول موج ۲۵۴ نانومتر): تخریب DNA و RNA باکتری‌ها، ویروس‌ها و قارچ‌ها.
- تخریب کربن آلی کل یا TOC Reduction (طول موج ۱۸۵ نانومتر): این طول موج انرژی کافی برای شکستن پیوندهای آلی و تبدیل آنها به دی‌اکسید کربن و آب را دارد که به کاهش بی‌نظیر میزان TOC منجر می‌شود.
۵. اولترافیلتراسیون (Ultrafiltration – UF) و نانوفیلتراسیون
برای حذف ذرات بسیار ریز میکروسکوپی، اندوتوکسین‌ها (پیروژن‌ها) و آنزیم‌های مخرب (مانند RNase و DNase)، از غشاهای اولترافیلتراسیون با وزن مولکولی مشخص (MWCO) در آخرین مراحل تصفیه استفاده می‌شود.
فرایند و مراحل عملکردی دستگاه UPW (از آب ورودی تا آب فوق خالص)
عملکرد یک دستگاه تولید آب فوق خالص صنعتی یا آزمایشگاهی به طور کلی در سه بخش یا مرحله اصلی تقسیم‌بندی می‌شود:
مرحله اول: پیش‌تصفیه (Pre-Treatment Stage)
هدف این مرحله، آماده‌سازی آب ورودی و محافظت از ممبران‌های حساس RO در برابر آسیب‌های فیزیکی و شیمیایی است.
- فیلتر شنی و کربن فعال: جهت حذف ذرات معلق، گل و لای، کلر آزاد و طعم و بو.
- سیستم تزریق آنتی‌اسکالانت یا سختی‌گیر: برای جلوگیری از تشکیل رسوب بر روی ممبران‌ها.
- فیلترهای میکرونی (Cartridge Filters): جهت جذب ذرات تا ۵ یا ۱ میکرون.
مرحله دوم: تصفیه اولیه و اصلی (Primary Purification Stage)
در این بخش، اکثر املاح و مواد آلی حذف شده و پایه اصلی آب خالص شکل می‌گیرد.
- عبور از اسمز معکوس (RO): کاهش شدید EC (هدایت الکتریکی) و TDS.
- دی‌گازر (Degasser) یا غشای گاززدایی: جهت حذف گاز دی‌اکسید کربن (CO2) محلول برای کاهش بار روی سیستم EDI.
- ماژول EDI: ارتقای مقاومت الکتریکی آب به حدود ۱۰ تا ۱۵ مگااُم-سانتی‌متر.
مرحله سوم: خالص‌سازی نهایی (Polishing Loop Stage)
این بخش درست قبل از مصرف انجام می‌شود و آب به بالاترین سطح خلوص جهانی می‌رسد.
- دستگاه UV با طول موج ۱۸۵ نانومتر: جهت شکستن مواد آلی باقی‌مانده.
- بستر رزینی Polisher: ارتقای مقاومت الکتریکی به دقیقاً ۱۸.۲ MΩ·cm.
- فیلتر اولترافیلتراسیون (UF) یا فیلتر ۰.۱ میکرون نهایی: حذف تمامی بقایای ذرات و باکتری‌ها.
- سیرکولاسیون مداوم (Continuous Recirculation): آب فوق خالص نباید در مخازن راکد بماند. بنابراین جریان آب به طور دائم در یک چرخه بسته گردش می‌کند تا از رشد هرگونه میکروارگانیسم جلوگیری شود.
کاربردهای کلیدی دستگاه تولید آب فوق خالص (UPW)
به دلیل خصوصیات منحصر‌به‌فرد آب فوق خالص، صنایع متعدد و حساسی وابسته به دستگاه‌های UPW هستند. از جمله مهم‌ترین این صنایع می‌توان به موارد زیر اشاره کرد:
۱. صنعت نیمه‌هادی‌ها و الکترونیک (Semiconductor & Electronics)
در تولید مدارهای مجتمع (IC)، تراشه‌ها، پردازنده‌ها و صفحات نمایشگر (LED/OLED)، کوچک‌ترین ذره ناخالصی یا یون می‌تواند باعث ایجاد اتصال کوتاه یا نقص در ویفرهای سیلیکونی شود. در این صنعت، شستشوی ویفرها نیازمند آب فوق خالص با بالاترین استانداردهای ممکن است.
۲. صنایع داروسازی و زیست‌فناوری (Pharmaceutical & Biotechnology)
در ساخت داروهای تزریقی، سرم‌ها، محصولات بیولوژیک، واکسن‌ها و کشت سلولی، وجود حتی مقادیر ناچیز اندوتوکسین یا باکتری خطرات جانی برای بیماران دارد. دستگاه‌های UPW استاندارد، آب مورد نیاز فارماکوپه‌ها (USP, EP, JP) را تأمین می‌کنند.
۳. آزمایشگاه‌های تحقیقاتی و آنالیز دقیق (Analytical Laboratories)
دستگاه‌های آنالیز حساس آزمایشگاهی مانند:
- HPLC (کروماتوگرافی مایع با کارایی بالا)
- GC-MS و LC-MS (طیف‌سنجی جرمی)
- ICP-MS (طیف‌سنجی جرمی پلاسما جفت‌شده القایی)
در این تجهیزات، استفاده از آب غیر خالص باعث ایجاد نویز شدید در نمودارها، خطای اندازه‌گیری و مسدود شدن ستون‌های آنالیز می‌شود.
۴. نیروگاه‌های برق و توربین‌های بخار (Power Generation)
در بویلرهای فشار بالا و توربین‌های بخار نیروگاهی، آب فوق خالص برای جلوگیری از خوردگی و تشکیل رسوب‌های فلزی در دیواره بویلرها و پره‌های توربین استفاده می‌شود.
جدول مقایسه پارامترهای کیفی آب فوق خالص با سایر آب‌ها
| آب فوق خالص (UPW) | آب اسمز معکوس (RO) | آب اسمز معکوس (RO) | پارامتر کیفی |
| ۱۸.۲ MΩ·cm (در ۲۵°C) | ۰.۱ to ۱ MΩ·cm | ۰.۰۰۲ to ۰.۰۵ MΩ·cm | مقاومت الکتریکی (Resistivity) |
| ۰.۰۵۵ µS/cm | ۲ to ۱۰ µS/cm | ۲۰۰ to ۱۰۰۰ µS/cm | هدایت الکتریکی (Conductivity) |
| < ۱ to ۵ ppb | < ۲۰۰ ppb | > ۲۰۰۰ ppb | کربن آلی کل (TOC) |
| < ۰.۱ (عاری از باکتری) | < ۱۰ | < ۱۰۰ | باکتری‌ها (CFU/ml) |
| عدم وجود ذرات > ۰.۱ micron | بسیار کم | فراوان | ذرات معلق |
چالش‌ها و نکات مهم در نگهداری دستگاه‌های UPW
تولید آب فوق خالص تنها نصف راه است؛ **فاصله دی‌اکسید کربن هوا را جذب کرده و تشکیل اسید کربنیک می‌دهد که باعث افت مقاومت الکتریکی از ۱۸.۲ به زیر ۵ MΩ·cm می‌شود. بنابراین تمامی مخازن نگهداری باید دارای فیلترهای هواگیر دی‌اکسید کربن (CO2 Trap) باشند.
- جنس لوله‌کشی و اتصالات: نمی‌توان از لوله‌های فلزی یا PVC معمولی برای انتقال آب فوق خالص استفاده کرد، زیرا آب آنها را حل کرده و آلوده می‌شود. در سیستم‌های UPW از متریال‌های خنثی و با خلوص بالا مانند PVDF (پلی‌وینیلیدین فلوراید) یا PFA و PP-H استفاده می‌شود.
- تعویض به موقع قطعات مصرفی: رزین‌های پالشینگ، ممبران‌های RO و لامپ‌های UV دارای طول عمر مشخصی هستند و monitoring مداوم آنها الزامی است.
نقش مجموعه «دریا صنعت» در طراحی و تامین سیستم‌های UPW
شرکت دریا صنعت با تکیه بر دانش مهندسی روز و تجربه چند ساله در زمینه طراحی و ساخت سیستم‌های تصفیه آب صنعتی، آماده ارائه خدمات مشاوره، طراحی، ساخت و پشتیبانی انواع دستگاه تولید آب فوق خالص (UPW) برای صنایع مختلف دارویی، آزمایشگاهی و صنعتی در سراسر کشور می‌باشد.
تجهیزات ارائه شده توسط دریا صنعت با بهره‌گیری از برترین برندهای قطعات بین‌المللی و منطبق بر آخرین استانداردهای جهانی (ASTM D5127 و USP) طراحی و اجرا می‌گردند.
سوالات متداول (FAQ)
۱. چرا مقاومت الکتریکی آب فوق خالص از ۱۸.۲ مگااُم-سانتی‌متر بالاتر نمی‌رود؟
عدد ۱۸.۲ MΩ·cm در دمای ۲۵ درجه سانتی‌گراد، حد نظری و فیزیکی خلوص آب است. در این حالت، هیچ یونی جز یون‌های حاصل از خود-تفنک طبیعی مولکول‌های آب (H+H^+H+ و OH−OH^-OH−) در محیط وجود ندارد.
۲. آیا آب فوق خالص برای نوشیدن مناسب است؟
خیر. آب فوق خالص به دلیل نداشتن هیچ‌گونه املاح و دارا بودن خاصیت حل‌کنندگی بالا، مواد معدنی موجود در بدن را جذب کرده و می‌تواند باعث به هم خوردن تعادل الکترولیتی بدن و آسیب به بافت‌های گوارشی شود.
۳. تفاوت اصلی بین EDI و رزین‌های تبادل یونی سنتی در دستگاه UPW چیست؟
سیستم EDI بر خلاف بسترهای رزینی سنتی، برای احیا نیازی به مصرف مواد شیمیایی (اسید و باز) ندارد و به صورت مداوم با جریان الکتریکی احیا می‌شود که این امر باعث افزایش ایمنی، کاهش هزینه‌ها و محافظت از محیط زیست می‌گردد.
۴. عمر مفید فیلترها و قطعات دستگاه UPW چقدر است؟
طول عمر فیلترهای پیش‌تصفیه بین ۳ تا ۶ ماه، ممبران‌های RO بین ۲ تا ۳ سال، ماژول EDI بین ۳ تا ۵ سال و لامپ‌های UV حدود ۸۰۰۰ ساعت کارکرد مداوم است. نگهداری صحیح و کیفیت آب ورودی تاثیر مستقیمی بر این زمان‌بندی دارد.
