اتوپسی ممبران چیست؟ بررسی دلایل خرابی ممبران RO و روش‌های پیشرفته عیب‌یابی

سیستم‌های اسمز معکوس (Reverse Osmosis) قلب تپنده صنایع مختلف هستند؛ از نیروگاه‌ها و پتروشیمی‌ها گرفته تا صنایع غذایی و دارویی هستند. اما این قلب تپنده، عضوی بسیار حساس به نام «ممبران» دارد. با وجود پیشرفت‌های شگرف در تکنولوژی پیش‌تصفیه، همچنان مشکلاتی نظیر افت دبی، افزایش فشار و کاهش کیفیت آب تولیدی، اپراتورها را به چالش می‌کشد. در چنین شرایطی، زمانی که شستشوهای شیمیایی (CIP) دیگر جوابگو نیستند، یک سوال اساسی مطرح می‌شود: در لایه‌های پنهان ممبران چه می‌گذرد؟

پاسخ این سوال در فرآیندی تخصصی به نام اتوپسی ممبران (Membrane Autopsy) نهفته است. در این مقاله از وبلاگ دریاصنعت، به بررسی عمیق مفهوم کالبد شکافی ممبران، مراحل اجرای آن و چگونگی تحلیل نتایج برای بهینه‌سازی سیستم‌های تصفیه آب می‌پردازیم.

اتوپسی ممبران چیست؟

اتوپسی ممبران که در اصطلاح علمی به آن کالبد شکافی ممبران نیز گفته می‌شود، یک فرآیند تخریبی و تحلیلی است که طی آن یک المان ممبران مستهلک یا آسیب‌دیده از سیستم خارج شده و برای بررسی دقیق اجزای داخلی، باز می‌شود. همان‌طور که در پزشکی قانونی از کالبدشکافی برای تعیین علت مرگ استفاده می‌شود، در صنعت تصفیه آب نیز اتوپسی انجام می‌شود تا “علت مرگ” یا افت عملکرد ممبران مشخص شود.

این فرآیند به مهندسان اجازه می‌دهد تا به جای حدس و گمان، با شواهد عینی و آزمایشگاهی متوجه شوند که آیا مشکل از رسوبات معدنی (Scaling)، گرفتگی‌های آلی (Organic Fouling)، فعالیت‌های بیولوژیکی (Biofouling) و یا آسیب‌های فیزیکی و شیمیایی (مانند اکسیداسیون توسط کلر) بوده است.

چرا کالبد شکافی ممبران برای صنایع حیاتی است؟

بسیاری از مدیران صنایع تصور می‌کنند که تعویض ممبران‌های قدیمی تنها راه چاره است. اما بدون انجام اتوپسی ممبران، شما در واقع صورت مسئله را پاک کرده‌اید، نه علت را. اگر علت خرابی (مثلاً پیش‌تصفیه ناقص) شناسایی نشود، ممبران‌های جدید نیز به زودی به همان سرنوشت دچار خواهند شد.

مهم‌ترین مزایای انجام این فرآیند عبارتند از:

1. کاهش هزینه‌های عملیاتی (OPEX): با شناسایی نوع دقیق گرفتگی، می‌توان شوینده‌های شیمیایی (Materials) مناسب‌تری انتخاب کرد.
2. افزایش طول عمر ممبران‌های جدید: با اصلاح فرآیند پیش‌تصفیه بر اساس نتایج کالبد شکافی.
3. بهینه‌سازی سیستم تزریق آنتی اسکالانت: تشخیص نوع رسوب به انتخاب دوز و نوع صحیح آنتی‌اسکالانت کمک می‌کند.
4. عیب‌یابی نقص‌های طراحی: گاهی مشکل نه از آب ورودی، بلکه از طراحی غلط هیدرولیکی سیستم است.

مراحل گام‌به‌گام فرآیند اتوپسی ممبران

فرآیند کالبد شکافی در آزمایشگاه‌های تخصصی دریاصنعت با دقت بسیار بالا و در چندین مرحله انجام می‌شود:

۱. بررسی ظاهری و ثبت مشخصات (Visual Inspection)

قبل از هرگونه برشکاری، ظاهر بیرونی ممبران بررسی می‌شود. وجود خراشیدگی روی پوسته فایبرگلاس، تغییر رنگ درپوش‌ها (End Caps) و یا بوی نامطبوع (که نشانه فعالیت باکتریایی است) ثبت می‌شود.

۲. تست نفوذ رنگ (Dye Test)

یکی از مراحل حیاتی قبل از باز کردن لایه‌ها، تست رنگ است. در این مرحله از رنگ‌های مخصوصی (مانند Rhodamine B) استفاده می‌شود. اگر لایه‌های ممبران دچار شکستگی یا سوراخ‌شدگی فیزیکی شده باشند، رنگ به لایه‌های داخلی نفوذ کرده و در هنگام باز کردن ممبران، نقاط آسیب‌دیده به وضوح قابل رویت خواهند بود.

۳. توزین ممبران (Weight Measurement)

وزن یک ممبران نو و خشک مشخص است. افزایش وزن چشمگیر ممبران مستعمل نشان‌دهنده حجم بالای رسوبات و گرفتگی‌ها در فضای بین لایه‌ها (Spacer) است. گاهی وزن یک ممبران ۸ اینچی به دلیل رسوبات سنگین تا چندین کیلوگرم افزایش می‌یابد.

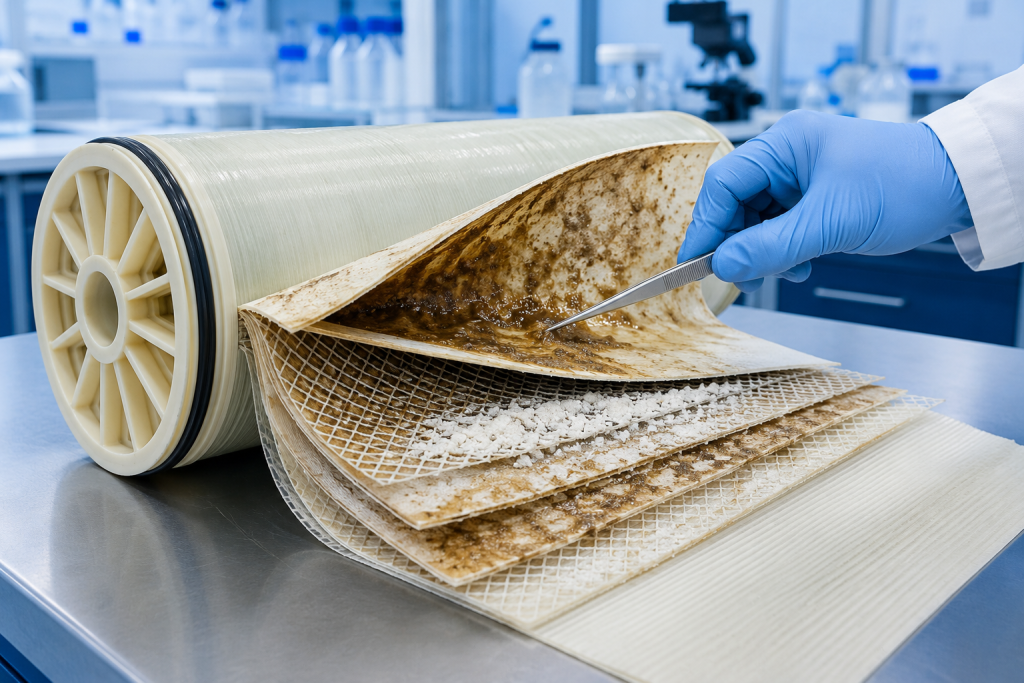

۴. کالبد شکافی و باز کردن لایه‌ها (Dissection)

در این مرحله، پوسته خارجی (Fiberglass Case) با دقت برش داده شده و لایه‌های ممبران (Leafs) به صورت ورقه‌ای باز می‌شوند. اینجاست که “قلب” ممبران نمایان می‌شود. کارشناسان به دقت سطح غشا، توری‌های خوراک (Feed Spacer) و توری‌های محصول (Permeate Carrier) را بررسی می‌کنند.

۵. آنالیز رسوبات و گرفتگی‌ها

این مرحله بخش اصلی اتوپسی ممبران است. نمونه‌هایی از رسوبات روی سطح تراشیده شده و تحت آزمایش‌های مختلف قرار می‌گیرند:

• تست حلالیت: برای تشخیص اولیه نوع رسوب (کربناتی، سیلیکاتی یا آلی).
• آنالیز SEM-EDX: میکروسکوپ الکترونی روبشی برای مشاهده ساختار رسوب و آنالیز اشعه ایکس برای تشخیص عناصر تشکیل‌دهنده (مانند کلسیم، منیزیم، آهن، سیلیس و غیره).
• آنالیز FTIR: برای شناسایی ترکیبات آلی و گروه‌های عاملی که نشان‌دهنده گرفتگی‌های پلیمری یا بیولوژیکی هستند.
• آنالیز میکروبی (Microbial Analysis): برای شمارش باکتری‌ها و شناسایی گونه‌های مسئول ایجاد بایوفولینگ.

بررسی دلایل اصلی خرابی ممبران RO

از طریق کالبد شکافی ممبران، معمولاً با چهار دسته اصلی از مشکلات روبرو می‌شویم که هر کدام راهکار خاص خود را دارند:

الف) رسوب‌گذاری معدنی (Scaling)

اسکیلینگ زمانی رخ می‌دهد که غلظت نمک‌های محلول در آب (مانند کربنات کلسیم، سولفات کلسیم یا سیلیکا) از حد اشباع فراتر رود. در اتوپسی، این رسوبات معمولاً به صورت کریستال‌های سخت و زبر روی سطح ممبران دیده می‌شوند.

• علت: نقص در سیستم تزریق آنتی‌اسکالانت یا بالا بودن نرخ بازیابی (Recovery) بیش از حد استاندارد.

ب) گرفتگی بیولوژیکی (Biofouling)

بایوفولینگ یکی از سخت‌ترین انواع گرفتگی است. لایه لزج و چسبنده‌ای (Slime) که توسط باکتری‌ها ایجاد می‌شود، باعث افزایش شدید افت فشار پتانسیل می‌شود. در اتوپسی ممبران، بوی تند و لایه‌های ژلاتینی قهوه‌ای یا سبز رنگ نشانه این مشکل است.

• علت: عدم گندزدایی مناسب آب ورودی یا وجود مواد مغذی برای باکتری‌ها در آب خام.

ج) اکسیداسیون شیمیایی (Chemical Degradation)

ممبران‌های پلی‌آمیدی به شدت به اکسیدکننده‌هایی مثل کلر حساس هستند. کلر باعث از بین رفتن ساختار پلیمری غشا می‌شود. در کالبد شکافی، این آسیب با تست رنگ و بررسی یکپارچگی لایه پلی‌آمید تشخیص داده می‌شود.

• علت: عدم عملکرد صحیح فیلتر کربن فعال یا عدم تزریق دقیق متابی‌سولفیت سدیم (SMBS).

د) گرفتگی فیزیکی و ذرات معلق (Fouling)

ذرات معلق، کلوئیدها و گل و لای می‌توانند فضاهای ریز بین لایه‌ها را مسدود کنند. این ذرات در ابتدای ممبران‌های مرحله اول (Stage 1) بیشتر دیده می‌شوند.

• علت: بازدهی پایین فیلترهای شنی، فیلترهای میکرونی (Cartridge Filters) یا مقدار بالای شاخص SDI در آب ورودی.

چه زمانی باید برای اتوپسی ممبران اقدام کرد؟

بسیاری از کاربران سیستم‌های RO می‌پرسند: “چه زمانی وقت کالبد شکافی است؟”. پیشنهاد متخصصان دریاصنعت در موارد زیر است:

1. زمانی که با وجود انجام CIP اصولی، دبی خروجی یا کیفیت آب بهبود نمی‌یابد.
2. وقتی عمر ممبران‌ها بسیار کوتاه‌تر از حد انتظار (مثلاً کمتر از یک سال) است.
3. زمانی که قصد دارید یک تغییر اساسی در فرآیند تصفیه یا نوع آنتی‌اسکالانت ایجاد کنید.
4. در پروژه‌های بزرگ تصفیه پساب که حساسیت کار بسیار بالاست.

نقش آنالیزهای پیشرفته در اتوپسی ممبران

در یک اتوپسی ممبران حرفه‌ای، تنها به مشاهدات چشمی بسنده نمی‌شود. استفاده از تکنولوژی‌های روز دنیا در آزمایشگاه‌های همکار دریاصنعت، دقت تشخیص را به صد درصد می‌رساند:

آنالیز SEM (میکروسکوپ الکترونی)

این دستگاه تصاویری با بزرگنمایی تا ۱۰۰ هزار برابر از سطح ممبران تهیه می‌کند. با این تصاویر می‌توان فهمید که آیا رسوبات به صورت سوزنی هستند (مانند سولفات کلسیم) یا به صورت توده‌های بی‌شکل (مانند مواد آلی).

آنالیز EDX (طیف‌سنجی پرتو ایکس)

این آنالیز دقیقاً به ما می‌گوید که چه عناصری در رسوب وجود دارند. به عنوان مثال، اگر درصد بالایی از آلومینیوم و سیلیس یافت شود، نشان‌دهنده فرار ذرات کلوئیدی از پیش‌تصفیه است. اگر آهن بالا باشد، یعنی لوله‌کشی‌های قبل از RO دچار خوردگی شده‌اند.

تست سلامت لایه پلی‌آمید (Fujiwara Test)

این یک تست شیمیایی اختصاصی برای تشخیص نفوذ کلر یا سایر اکسیدکننده‌ها به بافت ممبران است. اگر پاسخ تست مثبت باشد، یعنی ممبران به دلیل تماس با مواد شیمیایی آسیب دیده و دیگر قابل احیا نیست.

راهکارهای پیشگیرانه پس از انجام کالبد شکافی

هدف نهایی از اتوپسی ممبران، ارائه یک گزارش راهبردی است. پس از مشخص شدن نتایج، تیم مهندسی دریاصنعت معمولاً راهکارهای زیر را توصیه می‌کند:

• اصلاح دوز تزریق آنتی‌اسکالانت: بر اساس نوع دقیق رسوب معدنی یافت شده.
• بهبود پیش‌تصفیه: اضافه کردن سیستم‌های اولترافیلتراسیون (UF) یا اصلاح کارکرد فیلترهای شنی و کربنی.
• تغییر استراتژی شستشو (CIP): انتخاب شوینده‌های اسیدی یا قلیایی تخصصی‌تر متناسب با نوع گرفتگی.
• نصب سیستم‌های مانیتورینگ: جهت کنترل دقیق‌تر پارامترهایی مثل SDI و ORP (برای جلوگیری از ورود کلر).

نتیجه‌گیری

اتوپسی ممبران یا کالبد شکافی ممبران، یک هزینه نیست؛ بلکه یک سرمایه‌گذاری هوشمندانه برای حفظ سلامت و کارایی سیستم تصفیه آب شماست. با انجام این فرآیند، شما از چرخه تکراری “خرابی-تعویض-خرابی” خارج شده و به ریشه اصلی مشکلات پی می‌برید.

شرکت دریاصنعت با بهره‌گیری از متخصصان مجرب و دسترسی به آزمایشگاه‌های مجهز، آماده است تا با انجام اتوپسی دقیق روی ممبران‌های شما، گزارشی جامع و راهکارهایی عملیاتی برای افزایش بهره‌وری سایت صنعتی‌تان ارائه دهد. فراموش نکنید که شناخت دقیق دشمن (گرفتگی‌ها)، اولین قدم برای پیروزی در نبرد نگهداری از سیستم‌های RO است.

برای دریافت خدمات کالبدشکافی ممبران با دریاصنعت تماس بگیرید.
