سختی گیر کاتیونی چیست و چه کاربردی در تصفیه آب صنعتی دارد؟

آب به عنوان حیاتی‌ترین سیال در صنایع مختلف، همواره حاوی املاح و مواد معدنی گوناگونی است که کیفیت آن را تحت تأثیر قرار می‌دهند. یکی از بزرگ‌ترین چالش‌های پیش روی مهندسان و اپراتورهای تأسیسات، پدیده‌ای به نام «سختی آب» است. وجود یون‌های کلسیم و منیزیم در آب باعث ایجاد رسوبات سخت در لوله‌ها، بویلرها و مبدل‌های حرارتی می‌شود. برای مقابله با این معضل، استفاده از سختی گیر کاتیونی به عنوان کارآمدترین و رایج‌ترین روش در دنیا شناخته می‌شود. در این مقاله تخصصی از وبلاگ دریاصنعت، به بررسی دقیق این تجهیز، ساختار، عملکرد و اهمیت آن در صنعت می‌پردازیم.

سختی آب چیست و چرا باید حذف شود؟

پیش از آنکه به بررسی سختی گیر کاتیونی بپردازیم، باید درک درستی از ماهیت سختی آب داشته باشیم. سختی آب (Water Hardness) به طور عمده ناشی از وجود کاتیون‌های دو ظرفیتی، به ویژه کلسیم (Ca2+Ca^{2+}Ca2+) و منیزیم (Mg2+Mg^{2+}Mg2+) است. زمانی که آب حاوی این یون‌ها حرارت ببیند یا تغییرات شیمیایی در آن رخ دهد، این املاح به صورت رسوبات کربناتی (سنگ آهک) بر روی سطوح داخلی تجهیزات می‌نشینند.

عوارض ناشی از سختی آب در صنعت:

1. کاهش انتقال حرارت: رسوبات مانند یک عایق حرارتی عمل کرده و راندمان بویلرها و چیلرها را به شدت کاهش می‌دهند.
2. افزایش مصرف سوخت: برای جبران افت انتقال حرارت، سیستم مجبور به مصرف انرژی بیشتری می‌شود.
3. خوردگی زیر رسوبی: تجمع رسوب می‌تواند باعث پوسیدگی و سوراخ شدن لوله‌ها شود.
4. افت فشار: رسوبات با تنگ کردن قطر داخلی لوله‌ها، باعث افزایش افت فشار و فشار مضاعف به پمپ‌ها می‌شوند.

سختی گیر کاتیونی چیست؟

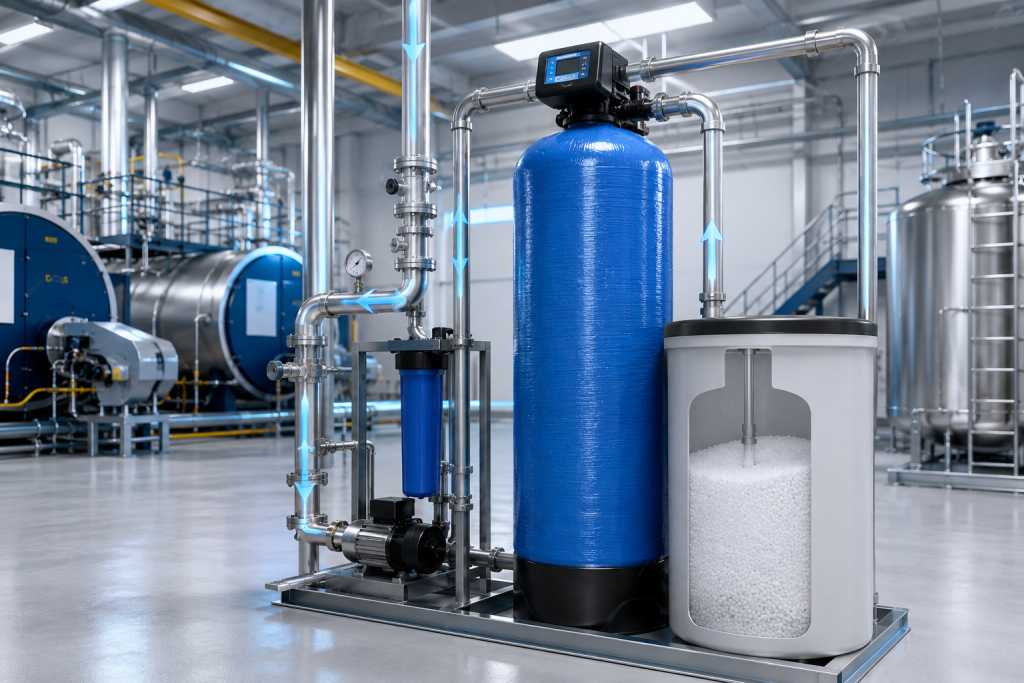

سختی گیر کاتیونی (Cationic Water Softener) دستگاهی است که با استفاده از فرآیند «تبادل یونی» (Ion Exchange)، کاتیون‌های سخت‌کننده آب (کلسیم و منیزیم) را حذف کرده و آن‌ها را با یون‌های نرم (معمولاً سدیم) جایگزین می‌کند. این دستگاه شامل یک مخزن تحت فشار است که با دانه‌های ریز پلیمری به نام رزین کاتیونی پر شده است.

دریاصنعت به عنوان پیشرو در طراحی تجهیزات تصفیه آب، این دستگاه‌ها را به گونه‌ای طراحی می‌کند که با کمترین هزینه نگهداری، بیشترین بازدهی را در حذف سختی داشته باشند.

اجزای اصلی دستگاه سختی گیر کاتیونی

یک سیستم سختی‌گیر استاندارد از بخش‌های مختلفی تشکیل شده است که هماهنگی آن‌ها ضامن تولید آب نرم است:

1. مخزن اصلی (Vessel): این مخزن می‌تواند از جنس FRP (فایبرگلاس تقویت شده) یا فلزی (با پوشش اپوکسی) باشد. مخازن FRP به دلیل مقاومت بالا در برابر خوردگی در محیط‌های مرطوب، امروزه محبوبیت بیشتری دارند.
2. رزین کاتیونی: قلب تپنده دستگاه است. رزین‌های کاتیونی سیکل سدیم (مانند رزین‌های پایه پلی‌استایرن) وظیفه اصلی تبادل یون را بر عهده دارند.
3. شیر کنترل (Control Valve): این شیر وظیفه هدایت جریان آب و مدیریت مراحل مختلف (سرویس، شستشوی معکوس، احیا و …) را دارد. شیرها می‌توانند دستی، نیمه‌اتوماتیک یا تمام اتوماتیک (زمانی یا جریانی) باشند.
4. نازل‌ها (Distributors): در بالا و پایین مخزن قرار می‌گیرند تا آب را به طور یکنواخت توزیع کرده و از خروج رزین‌ها جلوگیری کنند.
5. تانک نمک (Brine Tank): مخزنی پلاستیکی که حاوی محلول اشباع نمک (NaCl) برای مرحله احیای رزین است.
6. بستر سنگی (Underbedding): معمولاً از سیلیس دانه‌بندی شده در کف مخزن برای محافظت از نازل‌ها و بهبود توزیع جریان استفاده می‌شود.

مکانیسم عملکرد: فرآیند تبادل یونی

عملکرد سختی گیر کاتیونی بر پایه یک واکنش شیمیایی برگشت‌پذیر است. رزین‌های کاتیونی در ابتدا با یون‌های سدیم (Na+Na^+Na+) اشباع شده‌اند. زمانی که آب سخت از روی بستر رزین عبور می‌کند، یون‌های کلسیم و منیزیم که تمایل بیشتری به اتصال به رزین دارند، جایگزین یون‌های سدیم می‌شوند.

واکنش شیمیایی ساده شده به صورت زیر است:

در این معادله، RRR نشان‌دهنده ساختار پلیمری رزین است. نتیجه این فرآیند، خروج آبی است که دیگر حاوی کلسیم و منیزیم نیست و به جای آن مقدار کمی سدیم دارد که باعث رسوب‌گذاری نمی‌شود.

مراحل کارکرد و احیای سختی گیر کاتیونی

پس از مدتی کارکرد، ظرفیت رزین‌ها برای تبادل یون به پایان می‌رسد و به اصطلاح رزین «اشباع» می‌شود. در این حالت دستگاه باید وارد فاز احیا (Regeneration) شود. مراحل کلی کارکرد دستگاه عبارتند از:

۱. مرحله سرویس (Service)

آب سخت از بالای مخزن وارد شده، از بستر رزین عبور کرده و آب نرم از پایین خارج می‌شود. این مرحله تا زمان رسیدن به سقف ظرفیت رزین ادامه دارد.

۲. شستشوی معکوس (Backwash)

جریان آب به صورت معکوس (از پایین به بالا) فرستاده می‌شود. هدف از این کار، باز کردن بستر رزین که در اثر فشار فشرده شده و همچنین خارج کردن ذرات معلق و کدورت به دام افتاده در بستر است.

۳. مکش نمک (Brine Draw)

محلول غلیظ آب‌نمک از تانک نمک مکیده شده و وارد مخزن می‌شود. به دلیل غلظت بالای سدیم در آب‌نمک، یون‌های کلسیم و منیزیم جدا شده از رزین، جای خود را دوباره به سدیم می‌دهند. این مهم‌ترین بخش فرآیند احیاست.

۴. شستشوی آهسته (Slow Rinse)

پس از ورود نمک، جریان کمی از آب برای عبور دادن نمک از میان تمامی لایه‌های رزین اعمال می‌شود تا اطمینان حاصل شود که تمام دانه‌ها احیا شده‌اند.

۵. شستشوی سریع (Fast Rinse)

در نهایت، آب با فشار زیاد از بستر عبور می‌کند تا آثار باقی‌مانده نمک از مخزن خارج شده و بستر رزین برای شروع مجدد مرحله سرویس آماده شود.

کاربردهای سختی گیر کاتیونی در تصفیه آب صنعتی

استفاده از این تجهیزات در بسیاری از صنایع نه یک انتخاب، بلکه یک ضرورت است. متخصصان دریاصنعت برخی از مهم‌ترین کاربردها را به شرح زیر دسته‌بندی می‌کنند:

۱. تغذیه دیگ‌های بخار (Boiler Feed Water)

بویلرها حساس‌ترین تجهیزات نسبت به سختی آب هستند. رسوب در بویلر نه تنها باعث اتلاف انرژی می‌شود، بلکه خطر انفجار دیگ به دلیل داغ شدن بیش از حد (Overheating) لوله‌ها را به همراه دارد. سختی‌گیر کاتیونی اولین سد دفاعی در تصفیه خانه بویلر است.

۲. برج‌های خنک‌کننده (Cooling Towers)

در سیستم‌های سرمایشی تبخیری، غلظت املاح در اثر تبخیر آب بالا می‌رود. اگر آب جبرانی (Make-up water) سختی‌گیری نشود، پکینگ‌ها و لوله‌های کندانسور به سرعت با رسوب مسدود می‌شوند.

۳. صنایع غذایی و دارویی

در تولید محصولات غذایی و دارویی، کیفیت آب مستقیماً بر کیفیت محصول نهایی اثر می‌گذارد. آب نرم شده توسط سختی گیر کاتیونی، پایه بسیاری از فرآیندهای تولید و شستشو در این صنایع است.

۴. خشک‌شویی‌ها و صنایع نساجی

یون‌های کلسیم و منیزیم با مواد شوینده واکنش داده و ایجاد رسوب “صابون آهکی” می‌کنند که باعث کدر شدن پارچه‌ها و کاهش قدرت پاک‌کنندگی می‌شود. استفاده از سختی‌گیر در این بخش باعث کاهش ۵۰ درصدی مصرف مواد شوینده می‌گردد.

۵. پیش‌تصفیه سیستم اسمز معکوس (RO)

برای محافظت از ممبران‌های حساس و گران‌قیمت دستگاه RO در برابر رسوب کلسیم (Scaling)، معمولاً یک واحد سختی گیر کاتیونی در بخش پیش‌تصفیه قرار می‌گیرد.

مزایای استفاده از محصولات دریاصنعت در سختی‌گیری

انتخاب یک دستگاه باکیفیت اهمیت زیادی در طول عمر تأسیسات دارد. سختی‌گیرهای تولیدی دریاصنعت دارای ویژگی‌های ممتازی هستند:

• طراحی مهندسی دقیق: محاسبه ظرفیت رزین بر اساس آنالیز دقیق آب ورودی.
• استفاده از رزین‌های تراز اول جهانی: بهره‌گیری از برندهای معتبر مانند پرولایت (Purolite) که طول عمر بالایی دارند.
• بدنه مقاوم: استفاده از مخازن FRP با استانداردهای فشار بالا یا مخازن فلزی با پوشش اپوکسی داخلی چندلایه.
• اتوماسیون هوشمند: بهره‌گیری از شیرهای اتوماتیک برای حذف خطای انسانی در زمان احیا.

انواع رزین در سختی گیر کاتیونی

رزین‌ها بر اساس ساختار شیمیایی به دو دسته اصلی تقسیم می‌شوند:

1. رزین کاتیونی قوی (SAC): رایج‌ترین نوع برای سختی‌گیری است که توانایی حذف تمام کاتیون‌ها (کلسیم، منیزیم، سدیم، پتاسیم) را در طیف وسیعی از pH دارد.
2. رزین کاتیونی ضعیف (WAC): بیشتر برای حذف سختی موقت (مرتبط با بی‌کربنات‌ها) استفاده می‌شود و بازدهی بالایی در مصرف مواد شیمیایی برای احیا دارد.

محاسبات ظرفیت سختی‌گیر

یکی از نکات کلیدی در خرید یا طراحی سختی گیر کاتیونی، تعیین ظرفیت آن است. این ظرفیت بر اساس واحد “گرین” (Grain) یا “گرم بر متر مکعب” محاسبه می‌شود. فرمول ساده آن به شرح زیر است:

تیم فنی دریاصنعت پیشنهاد می‌کند همواره پیش از سفارش، یک آنالیز کامل از آب خام خود تهیه کنید تا دستگاهی با ابعاد بهینه و مصرف نمک استاندارد برای شما طراحی شود.

نکات مهم در نگهداری و عیب‌یابی

حتی بهترین دستگاه‌ها نیز بدون نگهداری صحیح دچار مشکل می‌شوند. برای عملکرد بهینه سختی‌گیر خود به موارد زیر توجه کنید:

• کیفیت نمک: حتماً از نمک با خلوص بالا (حداقل ۹۹.۵٪) استفاده کنید. وجود ناخالصی در نمک باعث گل‌آلود شدن تانک نمک و گرفتگی نازل‌ها می‌شود.
• مشاهده فرار سختی: اگر آب خروجی سختی داشت، ممکن است علت آن اتمام نمک در تانک، خرابی شیر کنترل یا “کانالیزه شدن” رزین‌ها باشد.
• شستشوی رزین: سالی یک‌بار بستر رزین را با پاک‌کننده‌های مخصوص رزین شستشو دهید تا آلودگی‌های آلی و آهن از روی آن‌ها پاک شود.

مقایسه سختی‌گیر رزینی با روش‌های دیگر

شاید سوال شود که چرا از روش‌هایی مثل سختی‌گیر مغناطیسی یا الکترونیکی استفاده نکنیم؟

واقعیت این است که در مصارف صنعتی و بویلرها که نیاز به حذف فیزیکی یون‌های سختی است، روش‌های فیزیکی (مغناطیسی) کارایی کافی ندارند؛ زیرا این روش‌ها تنها تمایل به رسوب‌گذاری را موقتاً تغییر می‌دهند اما یون‌ها را از آب خارج نمی‌کنند. سختی گیر کاتیونی تنها روشی است که به طور تضمینی سختی آب را به نزدیک صفر (کمتر از ۲ میلی‌گرم بر لیتر) می‌رساند.

نتیجه‌گیری

سختی گیر کاتیونی قلب تپنده بخش تصفیه آب در هر واحد صنعتی است. این دستگاه با حذف کلسیم و منیزیم، نه تنها از فرسودگی تجهیزات گران‌قیمت جلوگیری می‌کند، بلکه هزینه‌های انرژی و تعمیرات را به حداقل می‌رساند. شرکت دریاصنعت با سال‌ها تجربه در طراحی و اجرای پروژه‌های تصفیه آب صنعتی، آماده ارائه مشاوره و تامین بهترین تجهیزات سختی‌گیری برای صنایع کشور است.

برای داشتن سیستمی پایدار، همیشه به یاد داشته باشید که انتخاب صحیح رزین، ابعاد دقیق مخزن و تنظیم درست دوره‌های احیا، سه رکن اصلی موفقیت در تصفیه آب است.

دریاصنعت؛ همراه شما در مدیریت هوشمندانه منابع آب.

برای مشاوره تخصصی و خرید انواع سختی‌گیر کاتیونی، از طریق راه های صفحه ارتباط با ما با کارشناسان ما در تماس باشید.
